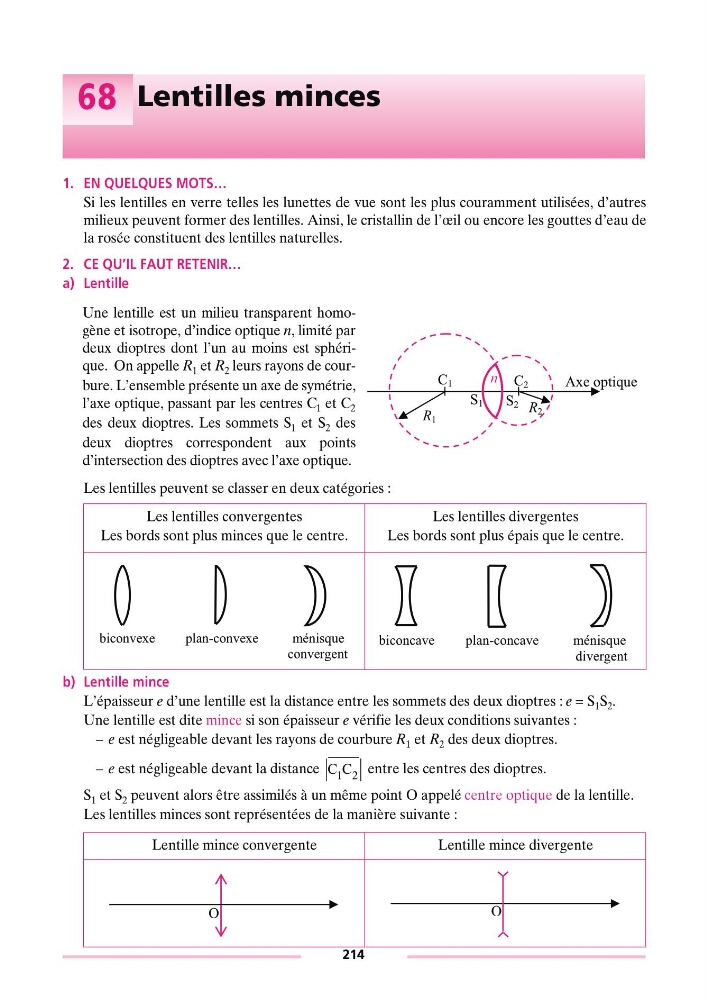

68 Lentilles minces
1. EN QUELQUES MOTS…
Si les lentilles en verre telles les lunettes de vue sont les plus couramment utilisées, d’autres
milieux peuvent former des lentilles. Ainsi, le cristallin de l’œil ou encore les gouttes d’eau de
la rosée constituent des lentilles naturelles.
2. CE QU’IL FAUT RETENIR…
a) Lentille
Les lentilles peuvent se classer en deux catégories :
b) Lentille mince
L’épaisseur e d’une lentille est la distance entre les sommets des deux dioptres : e = S 1 S 2 .
Une lentille est dite mince si son épaisseur e vérifie les deux conditions suivantes :
– e est négligeable devant les rayons de courbure R 1 et R 2 des deux dioptres.
– e est négligeable devant la distance
entre les centres des dioptres.
S 1 et S 2 peuvent alors être assimilés à un même point O appelé centre optique de la lentille.
Les lentilles minces sont représentées de la manière suivante :
Une lentille est un milieu transparent homogène et isotrope, d’indice optique n, limité par
deux dioptres dont l’un au moins est sphérique. On appelle R 1 et R 2 leurs rayons de courbure. L’ensemble présente un axe de symétrie,
l’axe optique, passant par les centres C 1 et C 2
des deux dioptres. Les sommets S 1 et S 2 des
deux dioptres correspondent aux points
d’intersection des dioptres avec l’axe optique.
Les lentilles convergentes
Les bords sont plus minces que le centre.
Les lentilles divergentes
Les bords sont plus épais que le centre.
Lentille mince convergente
Lentille mince divergente
R 2
R 1
Axe optique
C 1
S 1
C 2
S 2
n
biconvexe
plan-convexe
ménisque
convergent
biconcave
plan-concave
ménisque
divergent
CC 12
O
O
