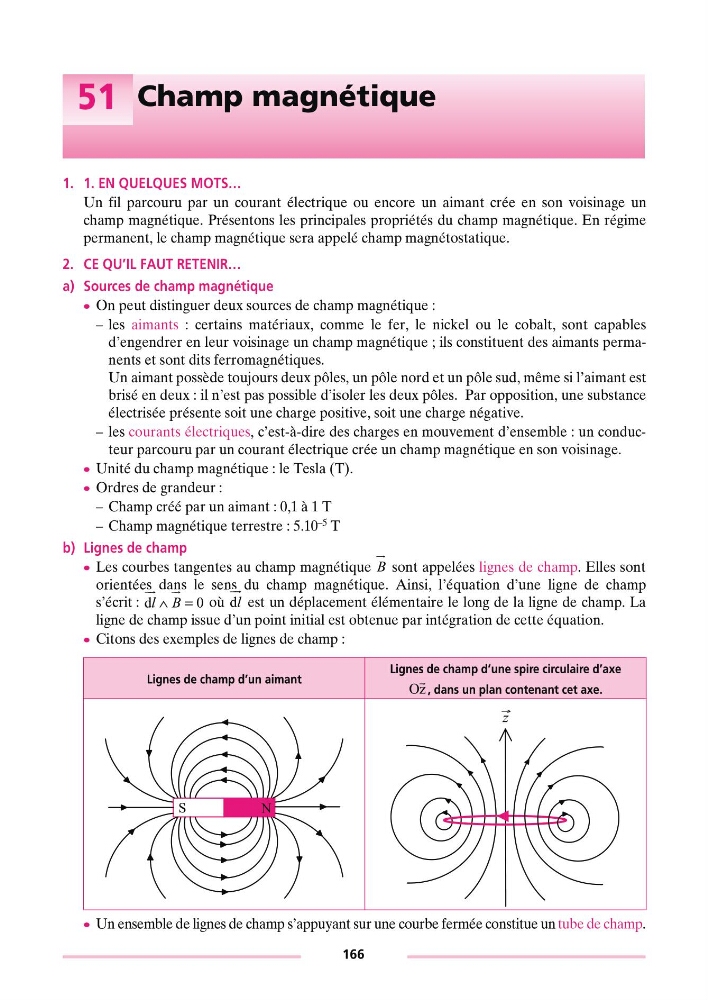

51 Champ magnétique
1. 1. EN QUELQUES MOTS…
Un fil parcouru par un courant électrique ou encore un aimant crée en son voisinage un
champ magnétique. Présentons les principales propriétés du champ magnétique. En régime
permanent, le champ magnétique sera appelé champ magnétostatique.
2. CE QU’IL FAUT RETENIR…
a) Sources de champ magnétique
c On peut distinguer deux sources de champ magnétique :
–l es aimants : certains matériaux, comme le fer, le nickel ou le cobalt, sont capables
d’engendrer en leur voisinage un champ magnétique ; ils constituent des aimants permanents et sont dits ferromagnétiques.
Un aimant possède toujours deux pôles, un pôle nord et un pôle sud, même si l’aimant est
brisé en deux : il n’est pas possible d’isoler les deux pôles. Par opposition, une substance
électrisée présente soit une charge positive, soit une charge négative.
–l es courants électriques, c’est-à-dire des charges en mouvement d’ensemble : un conducteur parcouru par un courant électrique crée un champ magnétique en son voisinage.
c Unité du champ magnétique : le Tesla (T).
c Ordres de grandeur :
–C hamp créé par un aimant : 0,1 à 1 T
–C hamp magnétique terrestre : 5.10 –5 T
b) Lignes de champ
c Les courbes tangentes au champ magnétique sont appelées lignes de champ. Elles sont
orientées dans le sens du champ magnétique. Ainsi, l’équation d’une ligne de champ
s’écrit :
où
est un déplacement élémentaire le long de la ligne de champ. La
ligne de champ issue d’un point initial est obtenue par intégration de cette équation.
c Citons des exemples de lignes de champ :
c Un ensemble de lignes de champ s’appuyant sur une courbe fermée constitue un tube de champ.
Lignes de champ d’un aimant
Lignes de champ d’une spire circulaire d’axe
, dans un plan contenant cet axe.
B
d lB
∧= 0
d l
Oz
166
