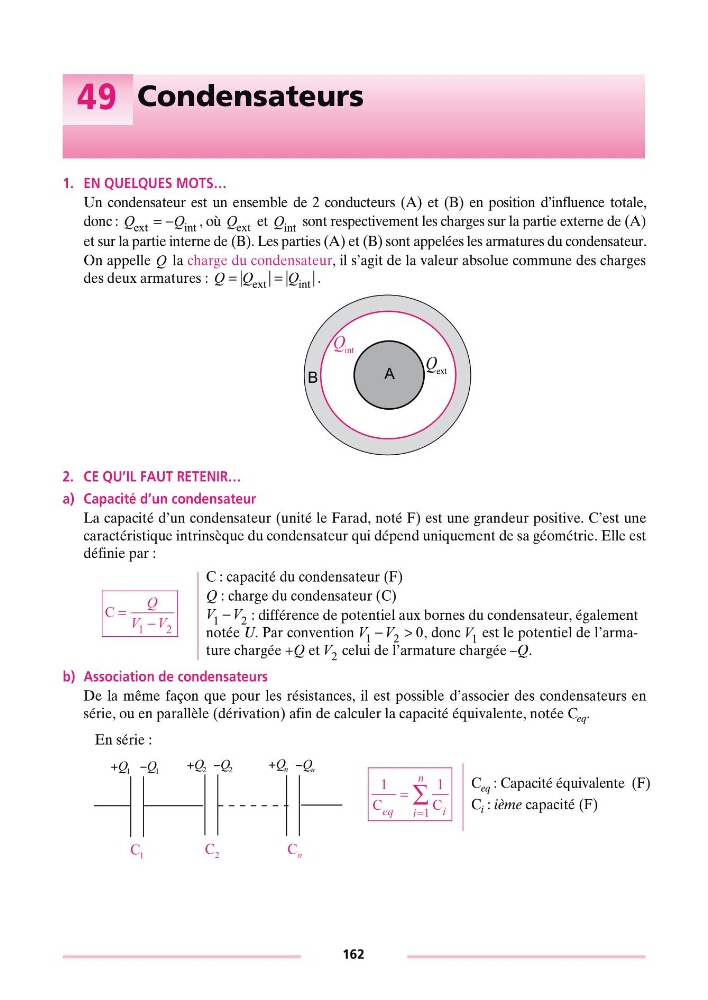

49 Condensateurs
1. EN QUELQUES MOTS…
Un condensateur est un ensemble de 2 conducteurs (A) et (B) en position d’influence totale,
donc :
, où
et
sont respectivement les charges sur la partie externe de (A)
et sur la partie interne de (B). Les parties (A) et (B) sont appelées les armatures du condensateur.
On appelle la charge du condensateur, il s’agit de la valeur absolue commune des charges
des deux armatures :
.
2. CE QU’IL FAUT RETENIR…
a) Capacité d’un condensateur
La capacité d’un condensateur (unité le Farad, noté F) est une grandeur positive. C’est une
caractéristique intrinsèque du condensateur qui dépend uniquement de sa géométrie. Elle est
définie par :
b) Association de condensateurs
De la même façon que pour les résistances, il est possible d’associer des condensateurs en
série, ou en parallèle (dérivation) afin de calculer la capacité équivalente, notée C eq .
C : capacité du condensateur (F)
Q : charge du condensateur (C)
: différence de potentiel aux bornes du condensateur, également
notée U. Par convention
, donc est le potentiel de l’armature chargée +Q et celui de l’armature chargée –Q.
En série :
C eq : Capacité équivalente (F)
C i : ième capacité (F)
QQ ext =− int
Q ext
Q int
Q
QQ
Q
== exti nt
B
A
ext
Q
int
Q
C = −
Q
VV 12
VV 12 −
VV 12 0
−>
V 1
V 2
1
Q
+
1
Q
−
2
Q
+
2
Q
−
n
Q
+
n
Q
−
1
C
2
C
n
C
11
1
CC eq
i
i
n
=
=
∑
