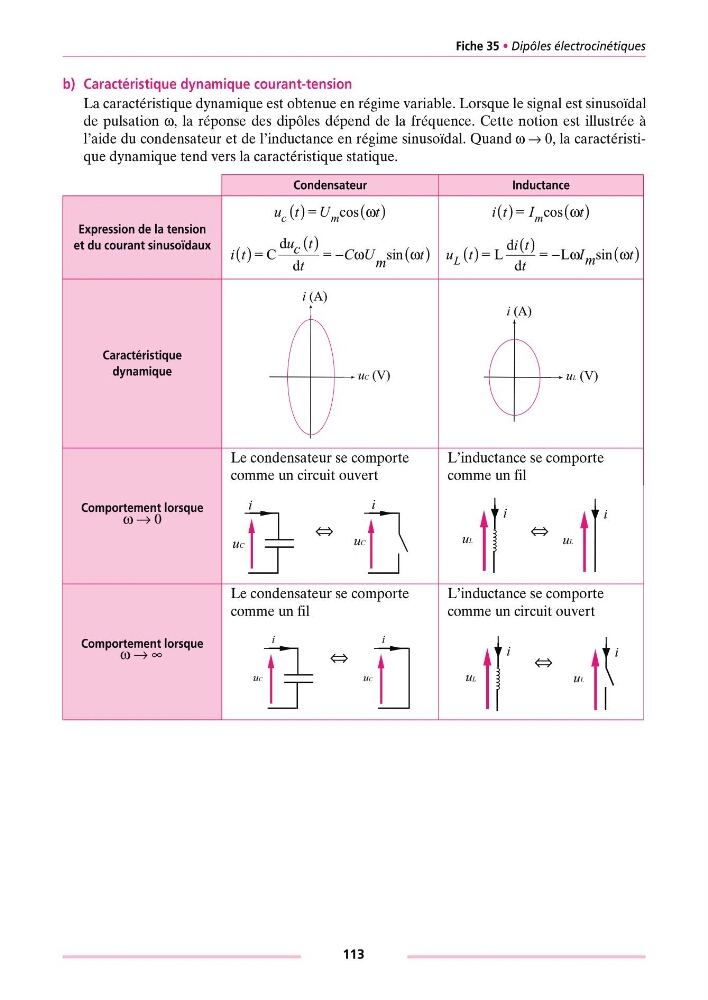

Fiche 35 • Dipôles électrocinétiques
b) Caractéristique dynamique courant-tension
La caractéristique dynamique est obtenue en régime variable. Lorsque le signal est sinusoïdal
de pulsation ω, la réponse des dipôles dépend de la fréquence. Cette notion est illustrée à
l’aide du condensateur et de l’inductance en régime sinusoïdal. Quand ω Æ 0, la caractéristique dynamique tend vers la caractéristique statique.
Condensateur
Inductance
Expression de la tension
et du courant sinusoïdaux
Caractéristique
dynamique
Comportement lorsque
Le condensateur se comporte
comme un circuit ouvert
L’inductance se comporte
comme un fil
Comportement lorsque
Le condensateur se comporte
comme un fil
L’inductance se comporte
comme un circuit ouvert
ut =U
t
cm ()
()
cos ω
it=
u c t
t
=U m
t
()
() −
()
C
d
d
C ωω sin
it=I
t
m
()
()
cos ω
ut =
it
t
=I m
t
L ()
() −
()
L
d
d
L ωω sin
i (A)
uC (V)
i (A)
uL (V)
ω→0
uC
i
uC
i
⇔
uL
i
uL
i
⇔
ω→∞
u C
i
u C
i
⇔
uL
i
⇔
uL
i
