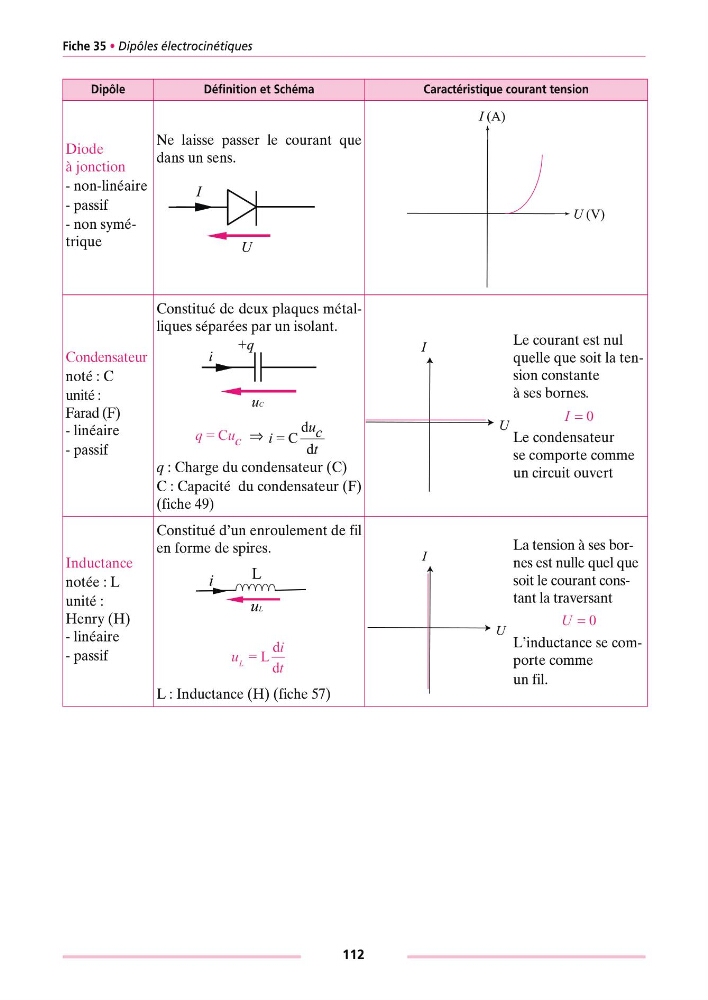

Fiche 35 • Dipôles électrocinétiques
Diode
à jonction
- non-linéaire
- passif
- non symétrique
Ne laisse passer le courant que
dans un sens.
Condensateur
noté : C
unité :
Farad (F)
- linéaire
- passif
Constitué de deux plaques métalliques séparées par un isolant.
⇒
q : Charge du condensateur (C)
C : Capacité du condensateur (F)
(fiche 49)
Le courant est nul
quelle que soit la tension constante
à ses bornes.
Le condensateur
se comporte comme
un circuit ouvert
Inductance
notée : L
unité :
Henry (H)
- linéaire
- passif
Constitué d’un enroulement de fil
en forme de spires.
L : Inductance (H) (fiche 57)
La tension à ses bornes est nulle quel que
soit le courant constant la traversant
L’inductance se comporte comme
un fil.
Dipôle
Définition et Schéma
Caractéristique courant tension
I
U
I (A)
U (V)
uC
i
+q
q= u c
C
i=
u c
t
C
d
d
I
U
I =0
i
uL
L
u=
i
t
L
L
d
d
I
U
U= 0
112
