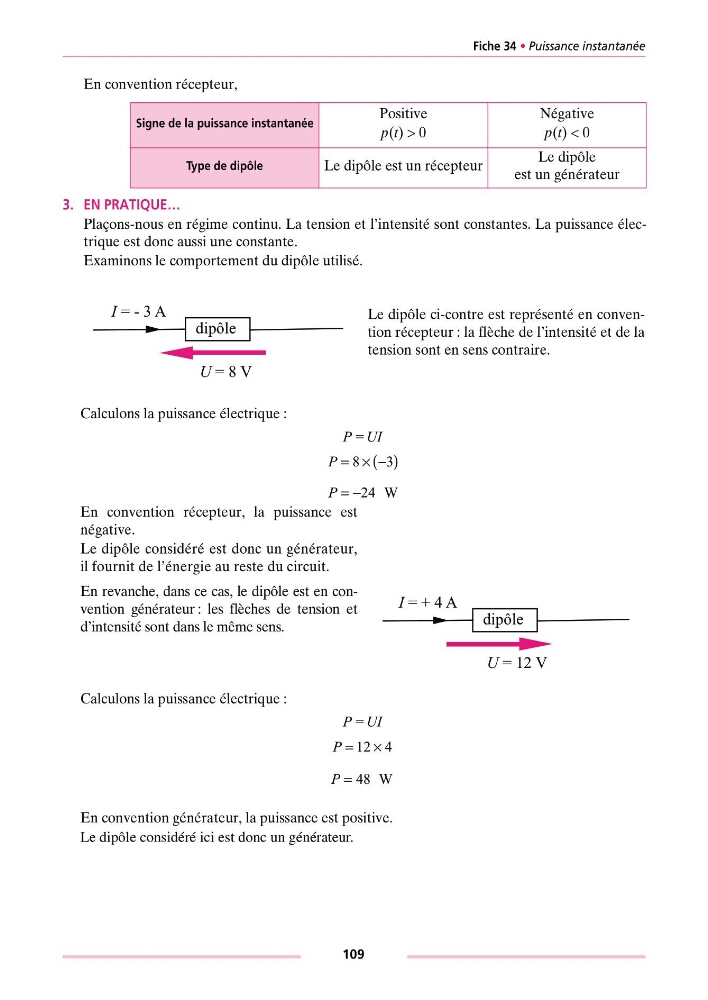

Fiche 34 • Puissance instantanée
En convention récepteur,
3. EN PRATIQUE…
Plaçons-nous en régime continu. La tension et l’intensité sont constantes. La puissance électrique est donc aussi une constante.
Examinons le comportement du dipôle utilisé.
Signe de la puissance instantanée
Positive
p(t) > 0
Négative
p(t) < 0
Ty pe de dipôle
Le dipôle est un récepteur
Le dipôle
est un générateur
Le dipôle ci-contre est représenté en convention récepteur : la flèche de l’intensité et de la
tension sont en sens contraire.
Calculons la puissance électrique :
En convention récepteur, la puissance est
négative.
Le dipôle considéré est donc un générateur,
il fournit de l’énergie au reste du circuit.
En revanche, dans ce cas, le dipôle est en convention générateur : les flèches de tension et
d’intensité sont dans le même sens.
Calculons la puissance électrique :
En convention générateur, la puissance est positive.
Le dipôle considéré ici est donc un générateur.
I = - 3 A
U = 8 V
dipôle
P=UI
P =× −
()
83
P =−24 W
I = + 4 A
U = 12 V
dipôle
P=UI
P =× 12 4
P = 48 W
109
