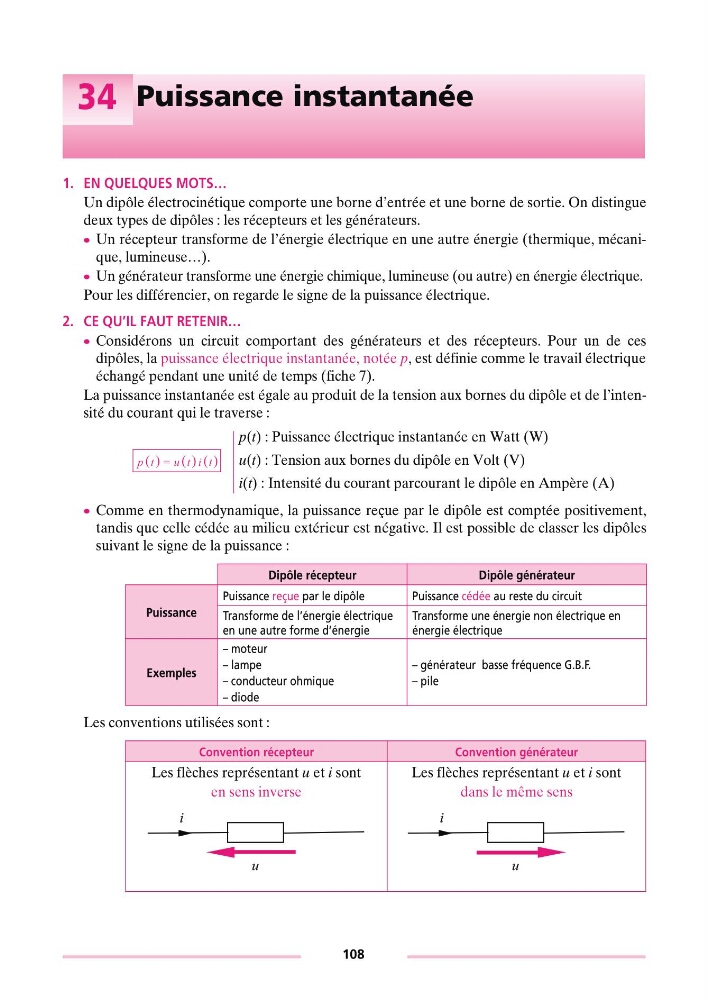

34 Puissance instantanée
1. EN QUELQUES MOTS…
Un dipôle électrocinétique comporte une borne d’entrée et une borne de sortie. On distingue
deux types de dipôles : les récepteurs et les générateurs.
c Un récepteur transforme de l’énergie électrique en une autre énergie (thermique, mécanique, lumineuse…).
c Un générateur transforme une énergie chimique, lumineuse (ou autre) en énergie électrique.
Pour les différencier, on regarde le signe de la puissance électrique.
2. CE QU’IL FAUT RETENIR…
c Considérons un circuit comportant des générateurs et des récepteurs. Pour un de ces
dipôles, la puissance électrique instantanée, notée p, est définie comme le travail électrique
échangé pendant une unité de temps (fiche 7).
La puissance instantanée est égale au produit de la tension aux bornes du dipôle et de l’intensité du courant qui le traverse :
c Comme en thermodynamique, la puissance reçue par le dipôle est comptée positivement,
tandis que celle cédée au milieu extérieur est négative. Il est possible de classer les dipôles
suivant le signe de la puissance :
Les conventions utilisées sont :
p(t) : Puissance électrique instantanée en Watt (W)
u(t) : Tension aux bornes du dipôle en Volt (V)
i(t) : Intensité du courant parcourant le dipôle en Ampère (A)
Dipôle récepteur
Dipôle générateur
Puissance
Puissance reçue par le dipôle
Puissance cédée au reste du circuit
Transforme de l’énergie électrique
en une autre forme d’énergie
Transforme une énergie non électrique en
énergie électrique
Exemples
– moteur
– lampe
– conducteur ohmique
– diode
– générateur basse fréquence G.B.F.
– pile
Convention récepteur
Convention générateur
Les flèches représentant u et i sont
en sens inverse
Les flèches représentant u et i sont
dans le même sens
pt=u tit
() () ()
i
u
i
u
