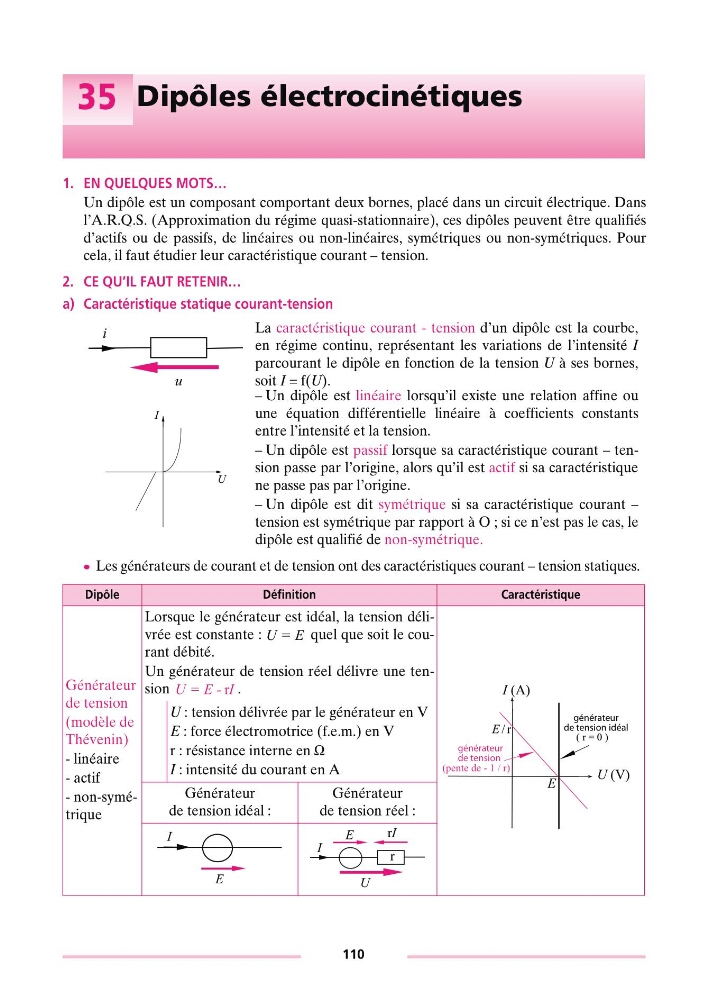

35 Dipôles électrocinétiques
1. EN QUELQUES MOTS…
Un dipôle est un composant comportant deux bornes, placé dans un circuit électrique. Dans
l’A.R.Q.S. (Approximation du régime quasi-stationnaire), ces dipôles peuvent être qualifiés
d’actifs ou de passifs, de linéaires ou non-linéaires, symétriques ou non-symétriques. Pour
cela, il faut étudier leur caractéristique courant – tension.
2. CE QU’IL FAUT RETENIR…
a) Caractéristique statique courant-tension
c Les générateurs de courant et de tension ont des caractéristiques courant – tension statiques.
La caractéristique courant - tension d’un dipôle est la courbe,
en régime continu, représentant les variations de l’intensité I
parcourant le dipôle en fonction de la tension U à ses bornes,
soit I = f(U).
– Un dipôle est linéaire lorsqu’il existe une relation affine ou
une équation différentielle linéaire à coefficients constants
entre l’intensité et la tension.
– Un dipôle est passif lorsque sa caractéristique courant – tension passe par l’origine, alors qu’il est actif si sa caractéristique
ne passe pas par l’origine.
– Un dipôle est dit symétrique si sa caractéristique courant –
tension est symétrique par rapport à O ; si ce n’est pas le cas, le
dipôle est qualifié de non-symétrique.
Dipôle
Définition
Caractéristique
Générateur
de tension
(modèle de
Thévenin)
- linéaire
- actif
- non-symétrique
Lorsque le générateur est idéal, la tension délivrée est constante :
quel que soit le courant débité.
Un générateur de tension réel délivre une tension
.
U : tension délivrée par le générateur en V
E : force électromotrice (f.e.m.) en V
r : résistance interne en Ω
I : intensité du courant en A
Générateur
de tension idéal :
Générateur
de tension réel :
i
u
I
U
U=E
U=E-I r
I (A)
U (V)
E
(pente de - 1 / r)
E / r
générateur
de tension
générateur
de tension idéal
( r = 0 )
I
E
r
I
U
E
rI
