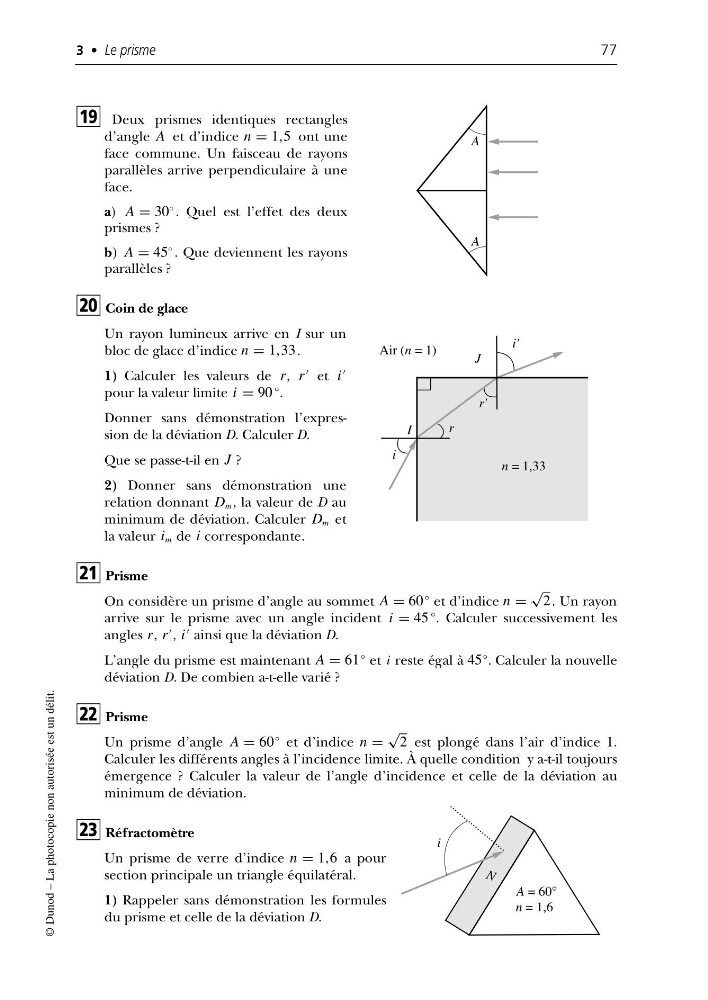

Deux prismes identiques rectangles
d’angle A et d’indice n = 1,5 ont une
face commune. Un faisceau de rayons
parallèles arrive perpendiculaire à une
face.
a) A = 30
◦ . Quel est l’effet des deux
prismes ?
b) A = 45
◦ . Que deviennent les rayons
parallèles ?
Coin de glace
Un rayon lumineux arrive en I sur un
bloc de glace d’indice n = 1,33 .
1) Calculer les valeurs de r, r
et i
pour la valeur limite i = 90 °.
Donner sans démonstration l’expression de la déviation D. Calculer D.
Que se passe-t-il en J ?
2) Donner sans démonstration une
relation donnant D m , la valeur de D au
minimum de déviation. Calculer D m et
la valeur i m de i correspondante.
Prisme
On considère un prisme d’angle au sommet A = 60° et d’indice n =
√
2. Un rayon
arrive sur le prisme avec un angle incident i = 45 °. Calculer successivement les
angles r, r
, i
ainsi que la déviation D.
L’angle du prisme est maintenant A = 61° et i reste égal à 45°. Calculer la nouvelle
déviation D. De combien a-t-elle varié ?
Prisme
Un prisme d’angle A = 60° et d’indice n =
√
2 est plongé dans l’air d’indice 1.
Calculer les différents angles à l’incidence limite. À quelle condition y a-t-il toujours
émergence ? Calculer la valeur de l’angle d’incidence et celle de la déviation au
minimum de déviation.
Réfractomètre
Un prisme de verre d’indice n = 1,6 a pour
section principale un triangle équilatéral.
1) Rappeler sans démonstration les formules
du prisme et celle de la déviation D.
