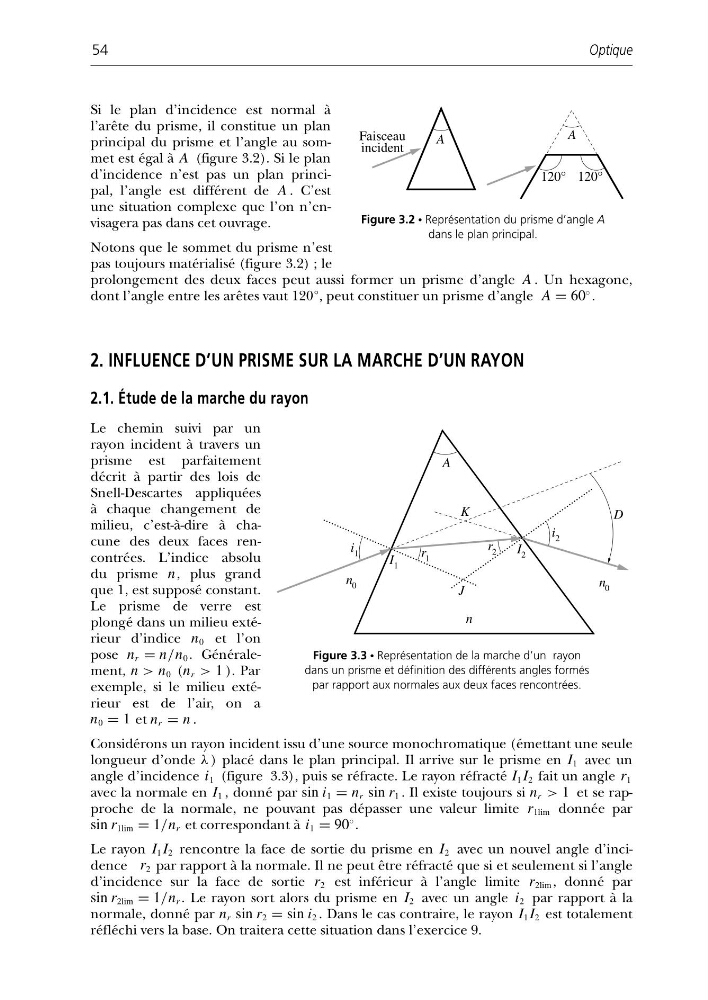

Si le plan d’incidence est normal à
l’arête du prisme, il constitue un plan
principal du prisme et l’angle au sommet est égal à A (figure 3.2). Si le plan
d’incidence n’est pas un plan principal, l’angle est différent de A . C’est
une situation complexe que l’on n’envisagera pas dans cet ouvrage.
Notons que le sommet du prisme n’est
pas toujours matérialisé (figure 3.2) ; le
prolongement des deux faces peut aussi former un prisme d’angle A . Un hexagone,
dont l’angle entre les arêtes vaut 120°, peut constituer un prisme d’angle A = 60
◦ .
2. INFLUENCE D’UN PRISME SUR LA MARCHE D’UN RAYON
2.1. Étude de la marche du rayon
Le chemin suivi par un
rayon incident à travers un
prisme est parfaitement
décrit à partir des lois de
Snell-Descartes appliquées
à chaque changement de
milieu, c’est-à-dire à chacune des deux faces rencontrées. L’indice absolu
du prisme n, plus grand
que 1, est supposé constant.
Le prisme de verre est
plongé dans un milieu extérieur d’indice n 0 et l’on
pose n r = n/n 0 . Généralement, n > n 0 (n r > 1 ). Par
exemple, si le milieu extérieur est de l’air, on a
n 0 = 1 et n r = n .
Considérons un rayon incident issu d’une source monochromatique (émettant une seule
longueur d’onde λ ) placé dans le plan principal. Il arrive sur le prisme en I 1 avec un
angle d’incidence i 1 (figure 3.3), puis se réfracte. Le rayon réfracté I 1 I 2 fait un angle r 1
avec la normale en I 1 , donné par sin i 1 = n r sin r 1 . Il existe toujours si n r > 1 et se rapproche de la normale, ne pouvant pas dépasser une valeur limite r 1lim donnée par
sin r 1lim = 1/n r et correspondant à i 1 = 90
◦ .
Le rayon I 1 I 2 rencontre la face de sortie du prisme en I 2 avec un nouvel angle d’incidence r 2 par rapport à la normale. Il ne peut être réfracté que si et seulement si l’angle
d’incidence sur la face de sortie r 2 est inférieur à l’angle limite r 2lim , donné par
sin r 2lim = 1/n r . Le rayon sort alors du prisme en I 2 avec un angle i 2 par rapport à la
normale, donné par n r sin r 2 = sin i 2 . Dans le cas contraire, le rayon I 1 I 2 est totalement
réfléchi vers la base. On traitera cette situation dans l’exercice 9.
Optique
54
Faisceau
incident
A
A
120° 120°
Figure 3.2 • Représentation du prisme d’angle A
dans le plan principal.
A
K
J
I 1
i 1
r 1
I 2
i 2
r 2
D
n
n 0
n 0
Figure 3.3 • Représentation de la marche d’un rayon
dans un prisme et définition des différents angles formés
par rapport aux normales aux deux faces rencontrées.
