6 • Les miroirs sphériques
169
© Dunod – La photocopie non autorisée est un délit.

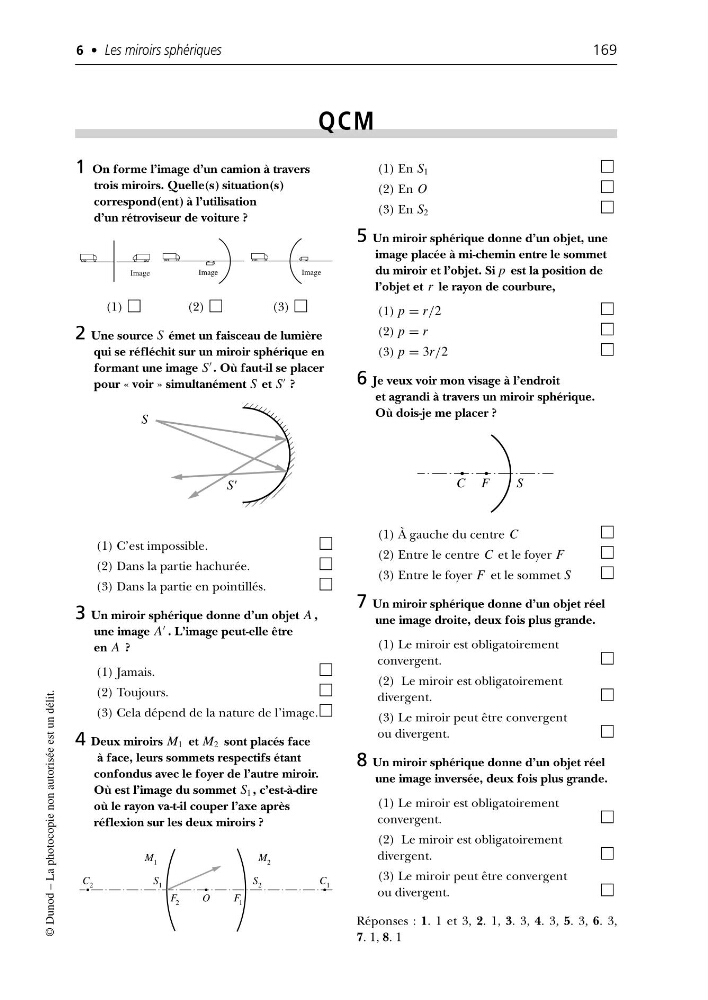

QCM
1 On forme l’image d’un camion à travers
trois miroirs. Quelle(s) situation(s)
correspond(ent) à l’utilisation
d’un rétroviseur de voiture ?
(1)
(2)
(3)
2 Une source S émet un faisceau de lumière
qui se réfléchit sur un miroir sphérique en
formant une image S
. Où faut-il se placer
pour « voir » simultanément S et S
?
(1) C’est impossible.
(2) Dans la partie hachurée.
(3) Dans la partie en pointillés.
3 Un miroir sphérique donne d’un objet A ,
une image A
. L’image peut-elle être
en A ?
(1) Jamais.
(2) Toujours.
(3) Cela dépend de la nature de l’image.
4 Deux miroirs M 1 et M 2 sont placés face
à face, leurs sommets respectifs étant
confondus avec le foyer de l’autre miroir.
Où est l’image du sommet S 1 , c’est-à-dire
où le rayon va-t-il couper l’axe après
réflexion sur les deux miroirs ?
(1) En S 1
(2) En O
(3) En S 2
5 Un miroir sphérique donne d’un objet, une
image placée à mi-chemin entre le sommet
du miroir et l’objet. Si p est la position de
l’objet et r le rayon de courbure,
(1) p = r/2
(2) p = r
(3) p = 3r/2
6 Je veux voir mon visage à l’endroit
et agrandi à travers un miroir sphérique.
Où dois-je me placer ?
(1) À gauche du centre C
(2) Entre le centre C et le foyer F
(3) Entre le foyer F et le sommet S
7 Un miroir sphérique donne d’un objet réel
une image droite, deux fois plus grande.
(1) Le miroir est obligatoirement
convergent.
(2) Le miroir est obligatoirement
divergent.
(3) Le miroir peut être convergent
ou divergent.
8 Un miroir sphérique donne d’un objet réel
une image inversée, deux fois plus grande.
(1) Le miroir est obligatoirement
convergent.
(2) Le miroir est obligatoirement
divergent.
(3) Le miroir peut être convergent
ou divergent.
Réponses : 1. 1 et 3, 2. 1, 3. 3, 4. 3, 5. 3, 6. 3,
7. 1, 8. 1
;
;
; ;
;; ;;
S
S'
; ;
C F
S
; ;
; ;
O
F 2
M 2
S 2
C 2
F 1
S 1
C 1
M 1
