Optique
162
A
B
A'
B'
C
F'
S
(2)
(1)
A
B
A'
B'
S
A
B
A'
B'
C
F'
S
A
B
A'
B'
C
F'
S
(a)
(b)
(c)
(d)

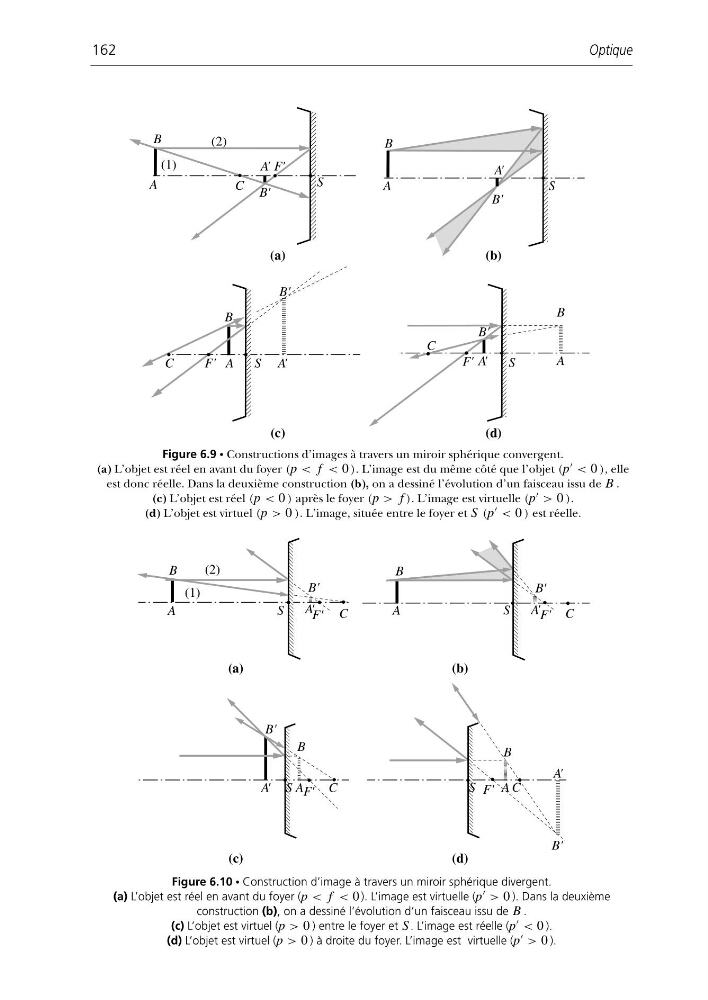

Figure 6.9 • Constructions d’images à travers un miroir sphérique convergent.
(a) L’objet est réel en avant du foyer (p < f < 0 ). L’image est du même côté que l’objet (p
< 0 ), elle
est donc réelle. Dans la deuxième construction (b), on a dessiné l’évolution d’un faisceau issu de B .
(c) L’objet est réel (p < 0 ) après le foyer (p > f ). L’image est virtuelle (p
> 0 ).
(d) L’objet est virtuel (p > 0 ). L’image, située entre le foyer et S (p
< 0 ) est réelle.
A
B
A'
B'
C
F'
S
(2)
(1)
A
B
B'
A'
S
A
B
A'
B'
C
F'
A
B
A'
B'
C
F'
(a)
(b)
(c)
(d)
C
F'
S
S
Figure 6.10 • Construction d’image à travers un miroir sphérique divergent.
(a) L’objet est réel en avant du foyer (p < f < 0 ). L’image est virtuelle (p
> 0 ). Dans la deuxième
construction (b), on a dessiné l’évolution d’un faisceau issu de B .
(c) L’objet est virtuel (p > 0 ) entre le foyer et S . L’image est réelle (p
< 0 ).
(d) L’objet est virtuel (p > 0 ) à droite du foyer. L’image est virtuelle (p
> 0 ).
