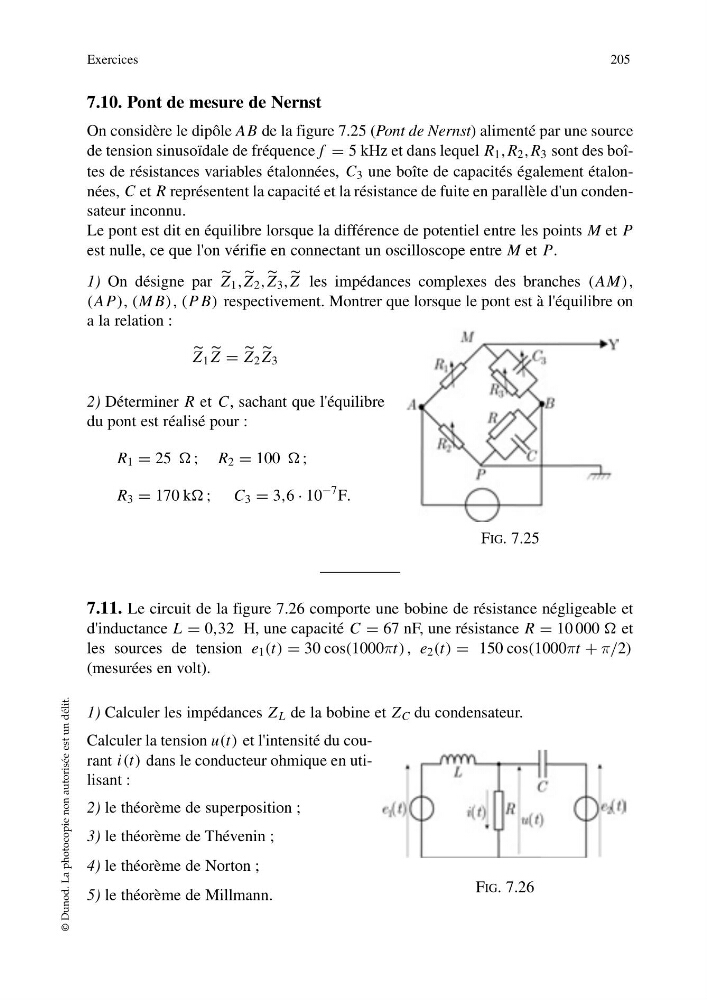

7.10. Pont de mesure de Nernst
On considère le dipôle AB de la figure 7.25 (Pont de Nernst) alimenté par une source
de tension sinusoïdale de fréquence f = 5 kHz et dans lequel R 1 ,R 2 ,R 3 sont des boîtes de résistances variables étalonnées, C 3 une boîte de capacités également étalonnées, C et R représentent la capacité et la résistance de fuite en parallèle d'un condensateur inconnu.
Le pont est dit en équilibre lorsque la différence de potentiel entre les points M et P
est nulle, ce que l'on vérifie en connectant un oscilloscope entre M et P.
1) On désigne par Z 1 , Z 2 , Z 3 , Z les impédances complexes des branches (AM) ,
(AP), (M B), (P B) respectivement. Montrer que lorsque le pont est à l'équilibre on
a la relation :
Z 1 Z = Z 2 Z 3
2) Déterminer R et C, sachant que l'équilibre
du pont est réalisé pour :
R 1 = 25 ; R 2 = 100 ;
R 3 = 170 k ; C 3 = 3,6 · 10
−7 F.
7.11. Le circuit de la figure 7.26 comporte une bobine de résistance négligeable et
d'inductance L = 0,32 H, une capacité C = 67 nF, une résistance R = 10 000 et
les sources de tension e 1 (t) = 30 cos(1000πt) , e 2 (t) = 150 cos(1000πt + π/2)
(mesurées en volt).
1) Calculer les impédances Z L de la bobine et Z C du condensateur.
Calculer la tension u(t) et l'intensité du courant i(t) dans le conducteur ohmique en utilisant :
2) le théorème de superposition ;
3) le théorème de Thévenin ;
4) le théorème de Norton ;
5) le théorème de Millmann.
Exercices
205
© Dunod. La photocopie non autorisée est un délit.
FIG. 7.25
FIG. 7.26
