᭿ Théorème de Thévenin
© Dunod. La photocopie non autorisée est un délit.
Notez bien que le théorème n'est pas applicable sous cette forme si l'une
des branches aboutissant en N est active, en particulier par exemple si elle
impose une tension donnée (ce qui suppose la présence d'une source de
tension).
Prenez garde également à ne pas oublier de compter au dénominateur les
impédances des branches correspondant à des potentiels
V k nuls.
7.3 CIRCUITS EN RÉGIME SINUSOÏDAL
201
Le courant qui circule dans une branche AB d'un réseau linéaire est le
même que si la branche AB était alimentée par une source de tension
E t
égale à la tension obtenue entre A et B en supprimant la branche AB, en
série avec une impédance Z R égale à l'impédance équivalente entre A et B
dans les mêmes conditions.
Ce théorème est utile pour trouver l'intensité du courant dans une branche particulière du réseau.

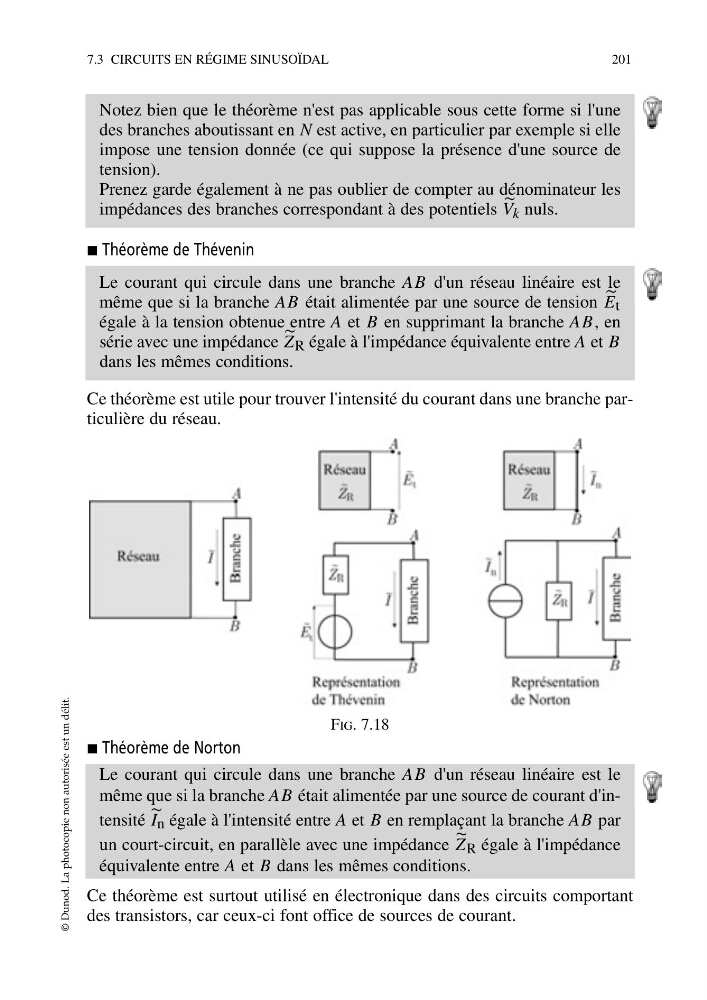

FIG. 7.18
᭿ Théorème de Norton
Le courant qui circule dans une branche AB d'un réseau linéaire est le
même que si la branche AB était alimentée par une source de courant d'intensité I n égale à l'intensité entre A et B en remplaçant la branche AB par
un court-circuit, en parallèle avec une impédance Z R égale à l'impédance
équivalente entre A et B dans les mêmes conditions.
Ce théorème est surtout utilisé en électronique dans des circuits comportant
des transistors, car ceux-ci font office de sources de courant.
