5.5 Les cycles inverses
à compression mécanique de vapeur
© Dunod – La photocopie non autorisée est un délit.
– une détente au travers d’une vanne de laminage 4-5;
– une vaporisation isobare, dans l’évaporateur, du liquide obtenu par la
détente 5-6;
– un échauffement, dans l’échangeur interne, de la vapeur produite 6-1.
5.5.4 Le cycle transcritique à compression isotherme
avec échangeur interne : cycle de Linde
Dans le cycle précédent avec échangeur interne, l’introduction d’une
compression isotherme réversible en lieu et place de la compression adiabatique réversible permet d’éliminer l’irréversibilité de la désurchauffe
et de réduire les irréversibilités à celle existant au niveau de l’échangeur
interne ainsi qu’à celle de la vanne de détente (Figures 5.33 et 5.34). Ce
cycle a été introduit en 1895 par Linde pour la liquéfaction de l’air et sera
décrit dans le paragraphe 5.7. Par ailleurs, il est possible d’introduire un
organe de détente réversible. La dernière irréversibilité réside alors dans
l’échangeur interne. Afin d’éliminer la dernière irréversibilité de ce cycle,
Évaporateur
Refroidisseur
1
4
5
6
3

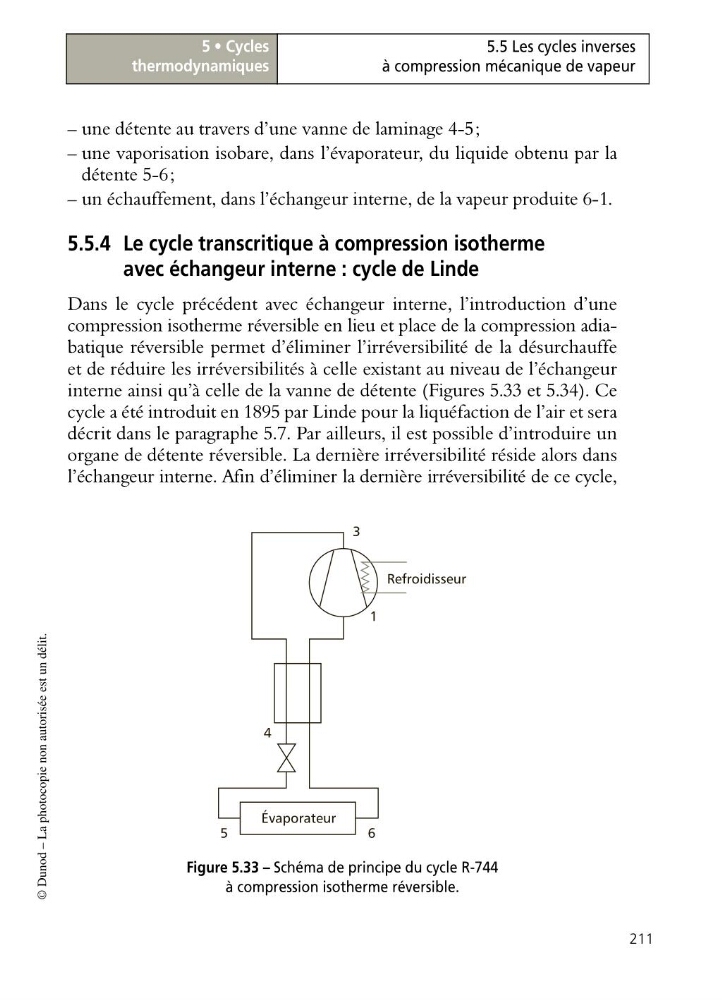

Figure 5.33 – Schéma de principe du cycle R-744
à compression isotherme réversible.
