5 • Cycles
thermodynamiques
210
5.5 Les cycles inverses
à compression mécanique de vapeur
– un refroidissement isobare complémentaire du gaz 3-4 (au travers de
l’échangeur interne) obtenu par échauffement des vapeurs aspirées;
Pression (bars)
0
20
40
60
80
100
120
0
100
200
300
400
500
1
2
3
4
5
6
Enthalpie (kJ/kg)

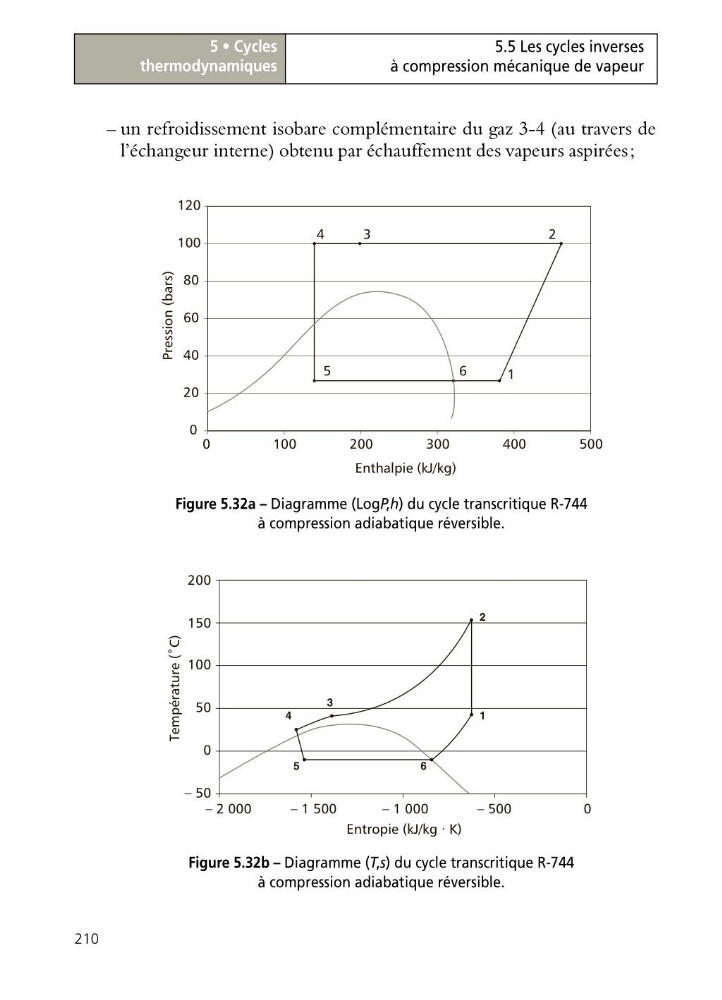

Figure 5.32a – Diagramme (LogP,h) du cycle transcritique R-744
à compression adiabatique réversible.
– 50
0
50
100
150
200
– 2 000
– 1 500
– 1 000
– 500
0
Entropie (kJ/kg · K)
Température (˚C)
1
2
3
4
5
6
Figure 5.32b – Diagramme (T,s) du cycle transcritique R-744
à compression adiabatique réversible.
