5 • Cycles
thermodynamiques
209
5.5 Les cycles inverses
à compression mécanique de vapeur
© Dunod – La photocopie non autorisée est un délit.
Le but de cet échangeur interne est généralement d’accroître la puissance frigorifique mais, pour le COP, cela dépend du fluide frigorigène
et des conditions opératoires. Le COP augmente dans certains cas et
diminue dans d’autres.
5.5.3 Le cycle transcritique
Suite à l’éradication des HCFC et aux limites concernant le GWP des HFC
pour l’automobile, l’utilisation du dioxyde de carbone (CO 2 ou R-744)
comme fluide frigorigène pour la climatisation est d’actualité. Dans ces
conditions, le cycle transcritique a été introduit pour la production du
froid. Ce cycle de réfrigération transcritique encadre le point critique. Le
cycle idéal, avec échangeur interne, comprend (Figures 5.31 et 5.32) :
– une compression adiabatique réversible 1-2;
– un refroidissement isobare du fluide critique au travers d’un refroidisseur de gaz 2-3;
Évaporateur
Refroidisseur
1
4
5
6
2
3

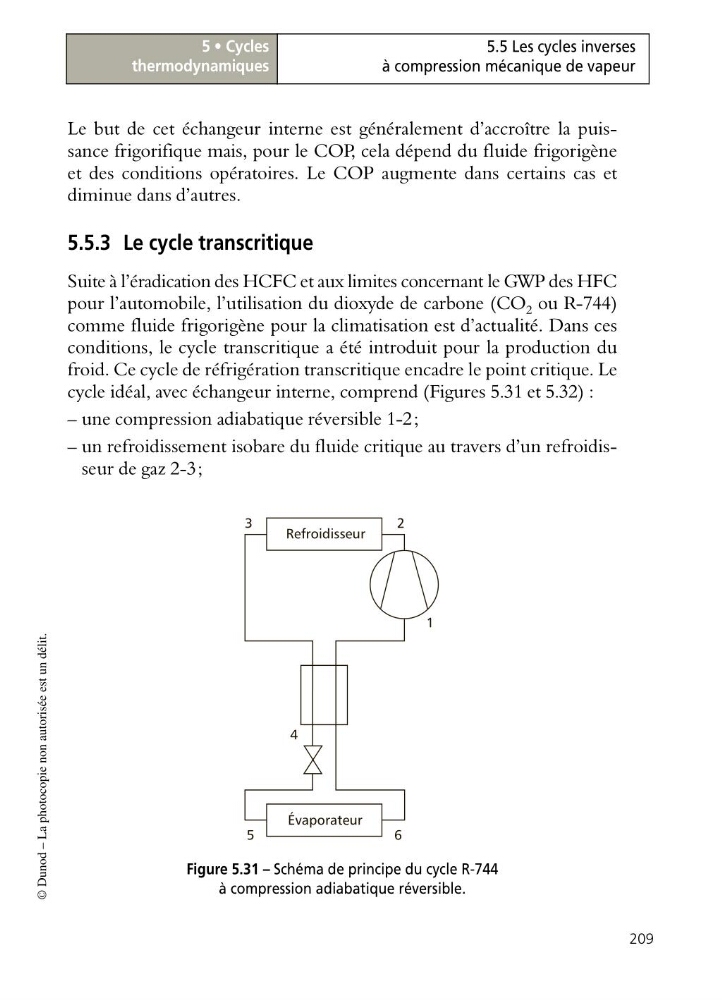

Figure 5.31 – Schéma de principe du cycle R-744
à compression adiabatique réversible.
