5 • Cycles
thermodynamiques
212
5.5 Les cycles inverses
à compression mécanique de vapeur
un nouveau cycle de Carnot a été proposé récemment pour les cycles de
réfrigération (Francis Meunier, Int. J. Refr., 29, p. 155-158, 2006).
Température (˚C)
– 20
– 10
0
10
20
30
40
50
– 2 000
– 1 500
– 1 000
– 500
0
Entropie (kJ/kg · K)
1
6
5
3
4

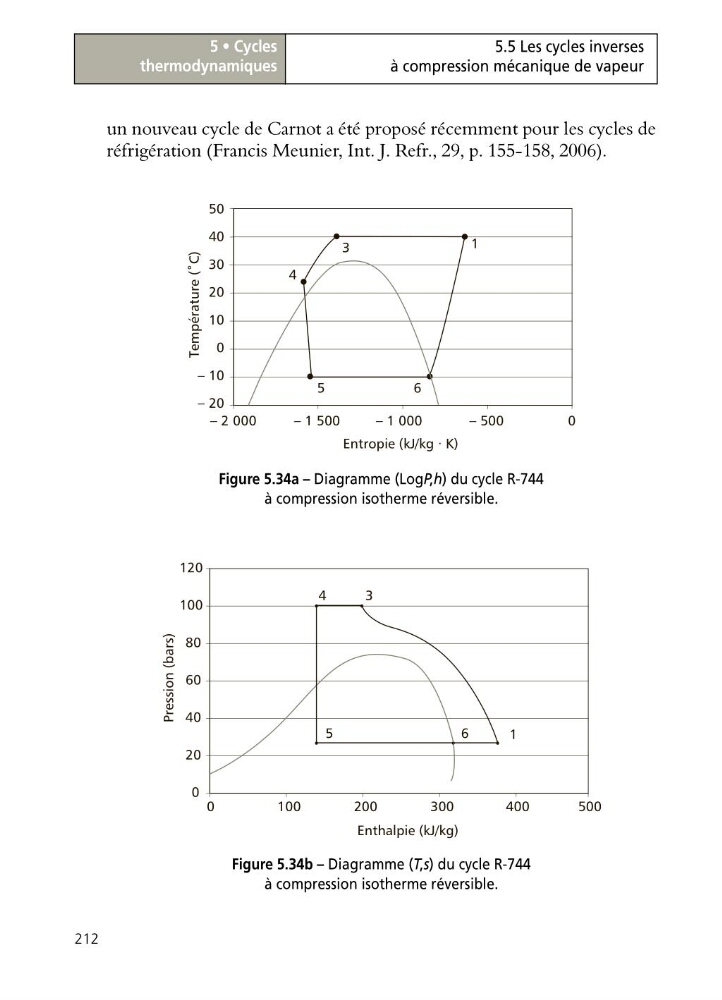

Figure 5.34a – Diagramme (LogP,h) du cycle R-744
à compression isotherme réversible.
Figure 5.34b – Diagramme (T,s) du cycle R-744
à compression isotherme réversible.
Pression (bars)
0
20
40
60
80
100
120
0
100
200
300
400
500
1
3
4
5
6
Enthalpie (kJ/kg)
