Chapitre 3

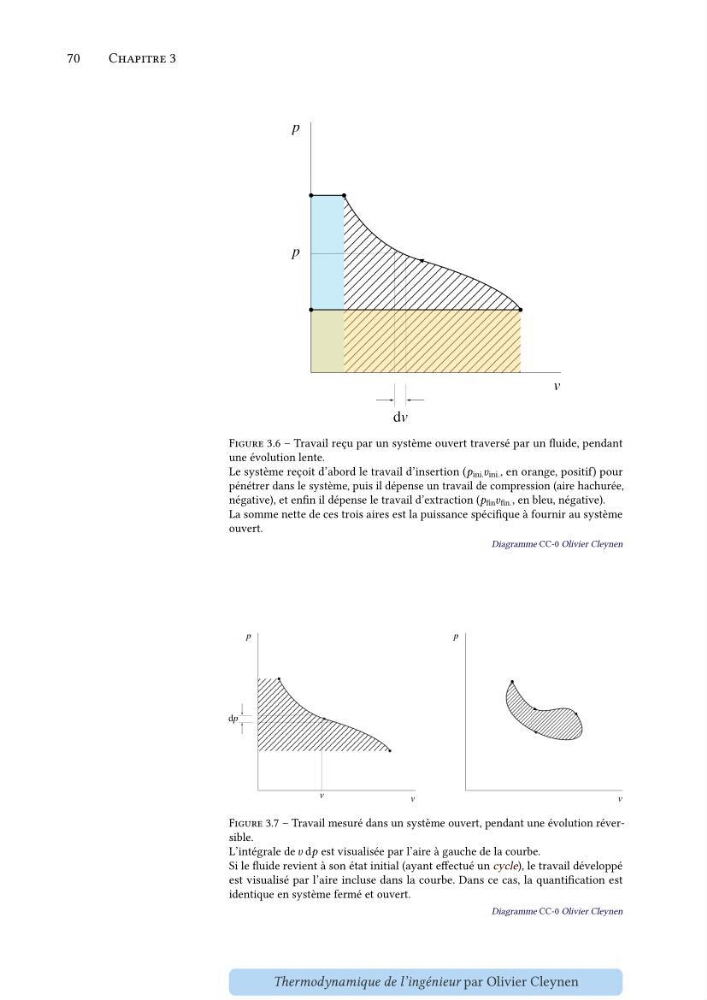

Figure 3.6 – Travail reçu par un système ouvert traversé par un fluide, pendant
une évolution lente.
Le système reçoit d’abord le travail d’insertion (í µí± ini. í µí±£ ini. , en orange, positif) pour
pénétrer dans le système, puis il dépense un travail de compression (aire hachurée,
négative), et enfin il dépense le travail d’extraction (í µí± fin í µí±£ fin. , en bleu, négative).
La somme nette de ces trois aires est la puissance spécifique à fournir au système
ouvert.
Diagramme CC-0 Olivier Cleynen
Figure 3.7 – Travail mesuré dans un système ouvert, pendant une évolution réversible.
L’intégrale de í µí±£ dí µí± est visualisée par l’aire à gauche de la courbe.
Si le fluide revient à son état initial (ayant effectué un cycle), le travail développé
est visualisé par l’aire incluse dans la courbe. Dans ce cas, la quantification est
identique en système fermé et ouvert.
Diagramme CC-0 Olivier Cleynen
Thermodynamique de l’ingénieur par Olivier Cleynen
Chapitre 3
Figure 3.6 – Travail reçu par un système ouvert traversé par un fluide, pendant
une évolution lente.
Le système reçoit d’abord le travail d’insertion (í µí± ini. í µí±£ ini. , en orange, positif) pour
pénétrer dans le système, puis il dépense un travail de compression (aire hachurée,
négative), et enfin il dépense le travail d’extraction (í µí± fin í µí±£ fin. , en bleu, négative).
La somme nette de ces trois aires est la puissance spécifique à fournir au système
ouvert.
Diagramme CC-0 Olivier Cleynen
Figure 3.7 – Travail mesuré dans un système ouvert, pendant une évolution réversible.
L’intégrale de í µí±£ dí µí± est visualisée par l’aire à gauche de la courbe.
Si le fluide revient à son état initial (ayant effectué un cycle), le travail développé
est visualisé par l’aire incluse dans la courbe. Dans ce cas, la quantification est
identique en système fermé et ouvert.
Diagramme CC-0 Olivier Cleynen
Thermodynamique de l’ingénieur par Olivier Cleynen
