Chapitre 8
219

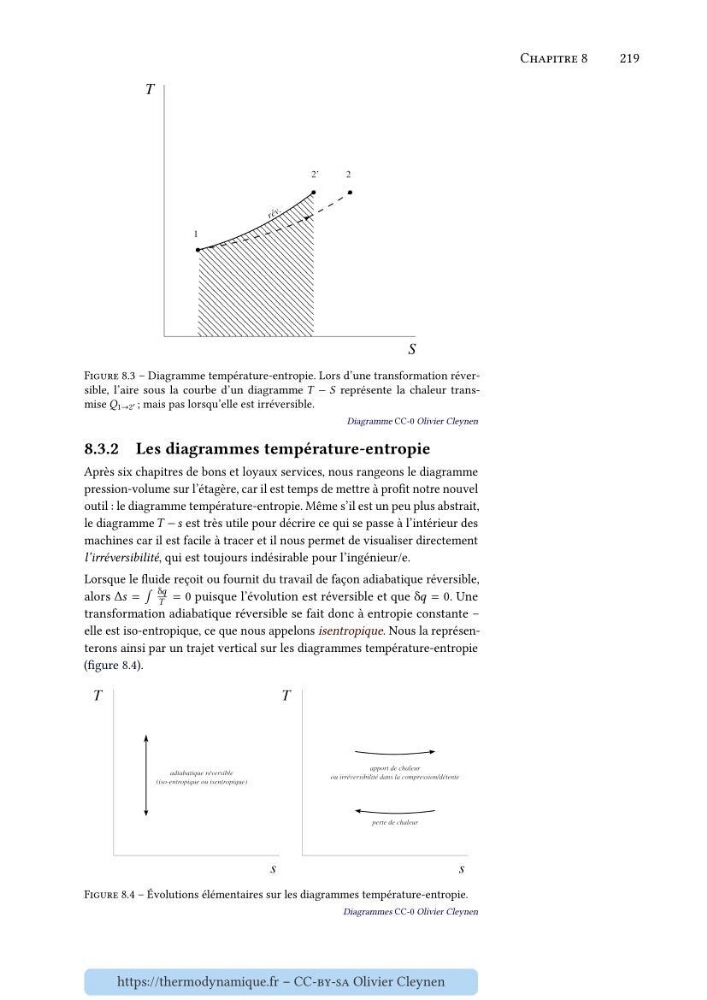

Figure 8.3 – Diagramme température-entropie. Lors d’une transformation réversible, l’aire sous la courbe d’un diagramme í µí± − í µí± représente la chaleur transmise í µí± 1→2 ′ ; mais pas lorsqu’elle est irréversible.
Diagramme CC-0 Olivier Cleynen
8.3.2 Les diagrammes température-entropie
Après six chapitres de bons et loyaux services, nous rangeons le diagramme
pression-volume sur l’étagère, car il est temps de mettre à profit notre nouvel
outil : le diagramme température-entropie. Même s’il est un peu plus abstrait,
le diagramme í µí± − í µí± est très utile pour décrire ce qui se passe à l’intérieur des
machines car il est facile à tracer et il nous permet de visualiser directement
l’irréversibilité, qui est toujours indésirable pour l’ingénieur/e.
Lorsque le fluide reçoit ou fournit du travail de façon adiabatique réversible,
alors Δí µí± = ∫
δí µí±
í µí± = 0 puisque l’évolution est réversible et que δí µí± = 0. Une
transformation adiabatique réversible se fait donc à entropie constante –
elle est iso-entropique, ce que nous appelons isentropique. Nous la représenterons ainsi par un trajet vertical sur les diagrammes température-entropie
(figure 8.4).
Figure 8.4 – Évolutions élémentaires sur les diagrammes température-entropie.
Diagrammes CC-0 Olivier Cleynen
https://thermodynamique.fr – CC-by-sa Olivier Cleynen
219
