218
Chapitre 8

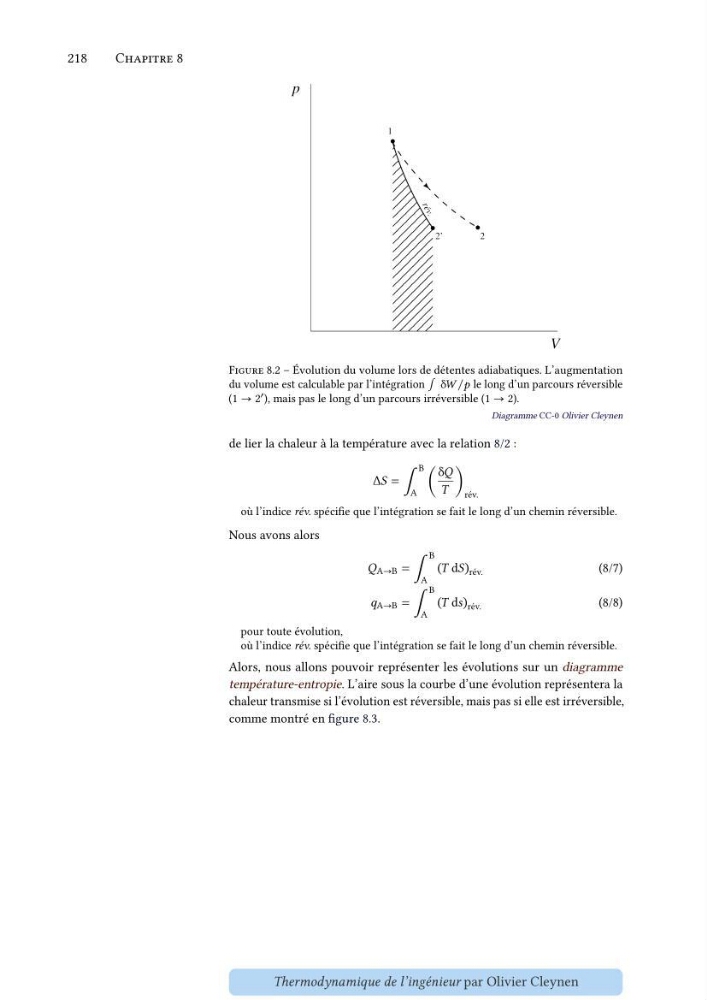

Figure 8.2 – Évolution du volume lors de détentes adiabatiques. L’augmentation
du volume est calculable par l’intégration ∫ δ𝑊 /𝑝 le long d’un parcours réversible
(1 → 2
′ ), mais pas le long d’un parcours irréversible (1 → 2).
Diagramme CC-0 Olivier Cleynen
de lier la chaleur à la température avec la relation 8/2 :
Δ𝑆 = ∫
B
A (
δ𝑄
𝑇 )
rév.
où l’indice rév. spécifie que l’intégration se fait le long d’un chemin réversible.
Nous avons alors
𝑄 A→B = ∫
B
A
(𝑇 d𝑆) rév.
(8/7)
𝑞 A→B = ∫
B
A
(𝑇 d𝑠) rév.
(8/8)
pour toute évolution,
où l’indice rév. spécifie que l’intégration se fait le long d’un chemin réversible.
Alors, nous allons pouvoir représenter les évolutions sur un diagramme
température-entropie. L’aire sous la courbe d’une évolution représentera la
chaleur transmise si l’évolution est réversible, mais pas si elle est irréversible,
comme montré en figure 8.3.
