Chapitre 5
137

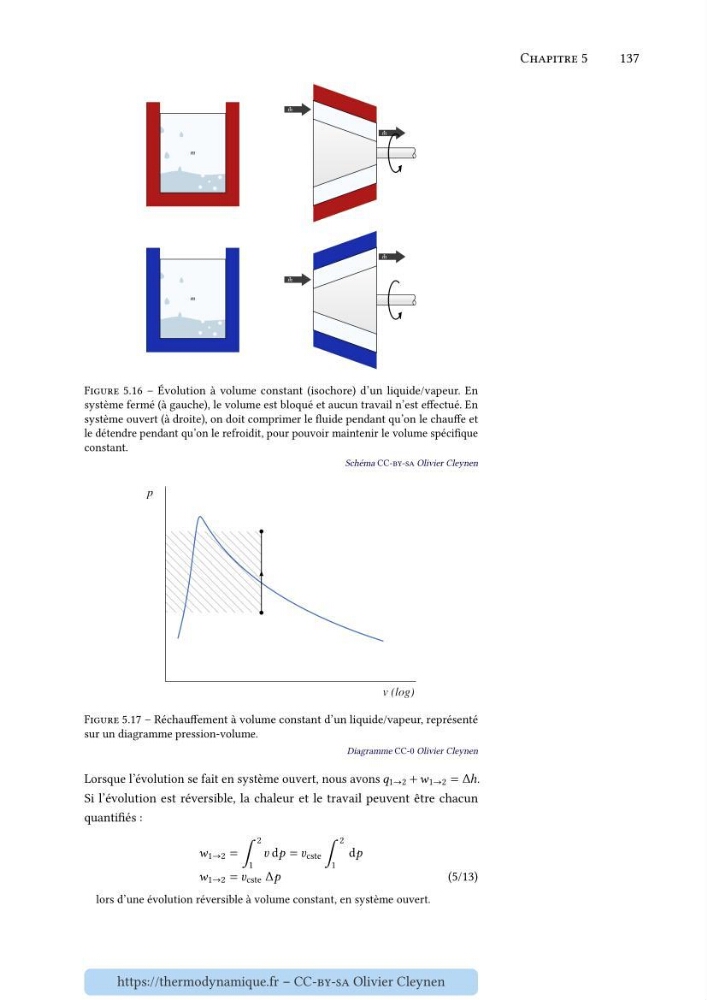

Figure 5.16 – Évolution à volume constant (isochore) d’un liquide/vapeur. En
système fermé (à gauche), le volume est bloqué et aucun travail n’est effectué. En
système ouvert (à droite), on doit comprimer le fluide pendant qu’on le chauffe et
le détendre pendant qu’on le refroidit, pour pouvoir maintenir le volume spécifique
constant.
Schéma CC-by-sa Olivier Cleynen
Figure 5.17 – Réchauffement à volume constant d’un liquide/vapeur, représenté
sur un diagramme pression-volume.
Diagramme CC-0 Olivier Cleynen
Lorsque l’évolution se fait en système ouvert, nous avons 𝑞 1→2 + 𝑤 1→2 = Δℎ.
Si l’évolution est réversible, la chaleur et le travail peuvent être chacun
quantifiés :
𝑤 1→2 = ∫
2
1
𝑣 d𝑝 = 𝑣 cste ∫
2
1
d𝑝
𝑤 1→2 = 𝑣 cste Δ𝑝
(5/13)
lors d’une évolution réversible à volume constant, en système ouvert.
https://thermodynamique.fr – CC-by-sa Olivier Cleynen
