Chapitre 5
131

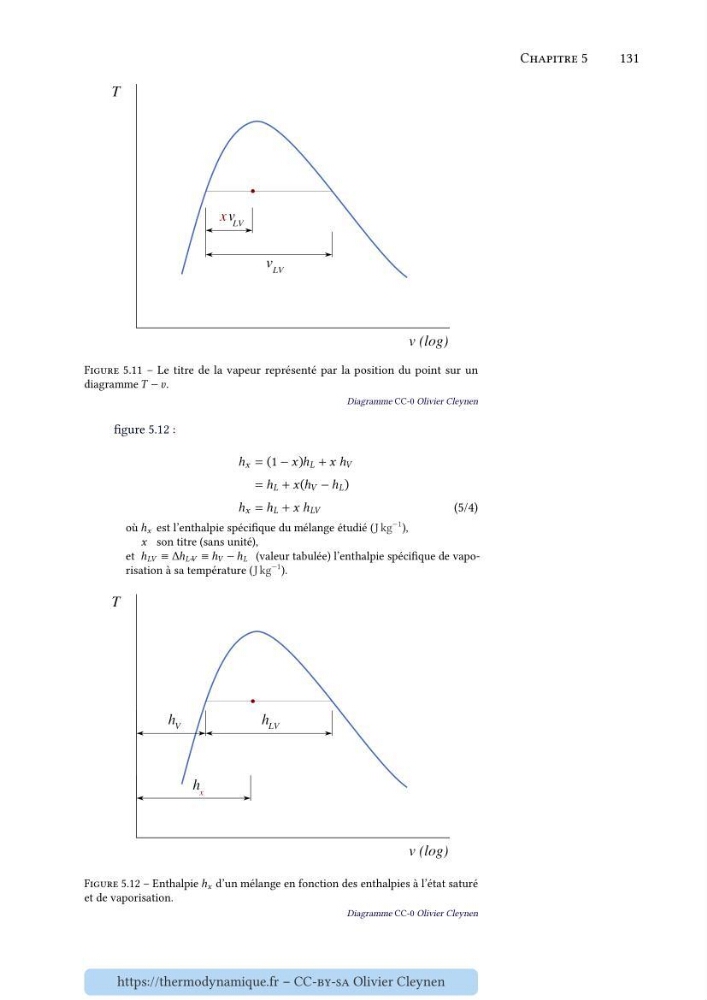

Figure 5.11 – Le titre de la vapeur représenté par la position du point sur un
diagramme 𝑇 − 𝑣.
Diagramme CC-0 Olivier Cleynen
figure 5.12 :
ℎ 𝑥 = (1 − 𝑥)ℎ 𝐿 + 𝑥 ℎ 𝑉
= ℎ 𝐿 + 𝑥(ℎ 𝑉 − ℎ 𝐿 )
ℎ 𝑥 = ℎ 𝐿 + 𝑥 ℎ 𝐿𝑉
(5/4)
où ℎ 𝑥 est l’enthalpie spécifique du mélange étudié (J kg
−1 ),
𝑥 son titre (sans unité),
et ℎ 𝐿𝑉 ≡ Δℎ 𝐿)𝑉 ≡ ℎ 𝑉 − ℎ 𝐿 (valeur tabulée) l’enthalpie spécifique de vaporisation à sa température (J kg
−1 ).
Figure 5.12 – Enthalpie ℎ 𝑥 d’un mélange en fonction des enthalpies à l’état saturé
et de vaporisation.
Diagramme CC-0 Olivier Cleynen
