8.2 MICROMECANIQUE DE L'ADN
38µm
40µm
42µm
44µm
46µm
48µm
0
50
100
150
200

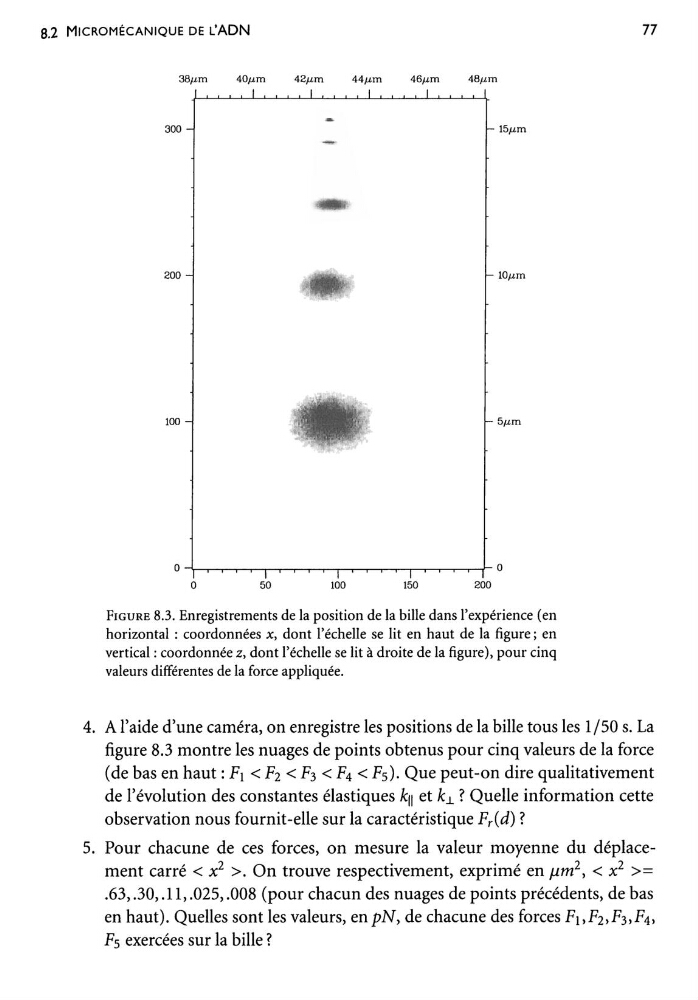

FIGURE 8.3. Enregistrements de la position de la bille clans !'experience (en
horizontal : coordonnees x, dont l'echelle se lit en haut de la figure; en
vertical: coordonnee z, dont l'echelle se lit a droite de la figure), pour cinq
valeurs differentes de la force appliquee.
77
4. Al' aide d'une camera, on enregistre les positions de la bille tous les 1 I 50 s. La
figure 8.3 montre les nuages de points obtenus pour cinq valeurs de la force
(de bas en haut: F1 < F2 < F3 < F4 < Fs). Que peut-on dire qualitativement
de !'evolution des constantes elastiques k11 et k1.? Quelle information cette
observation nous fournit-elle sur la caracteristique Fr(d)?
5. Pour chacune de ces forces, on mesure la valeur moyenne du deplacement carre < x 2 >. On trouve respectivement, exprime en µm 2 , < x 2 >=
.63,.30,.11,.025,.008 (pour chacun des nuages de points precedents, de bas
en haut). Quelles sont les valeurs, en pN, de chacune des forces F1,F2,F3,F4,
F5 exercees sur la bille?
