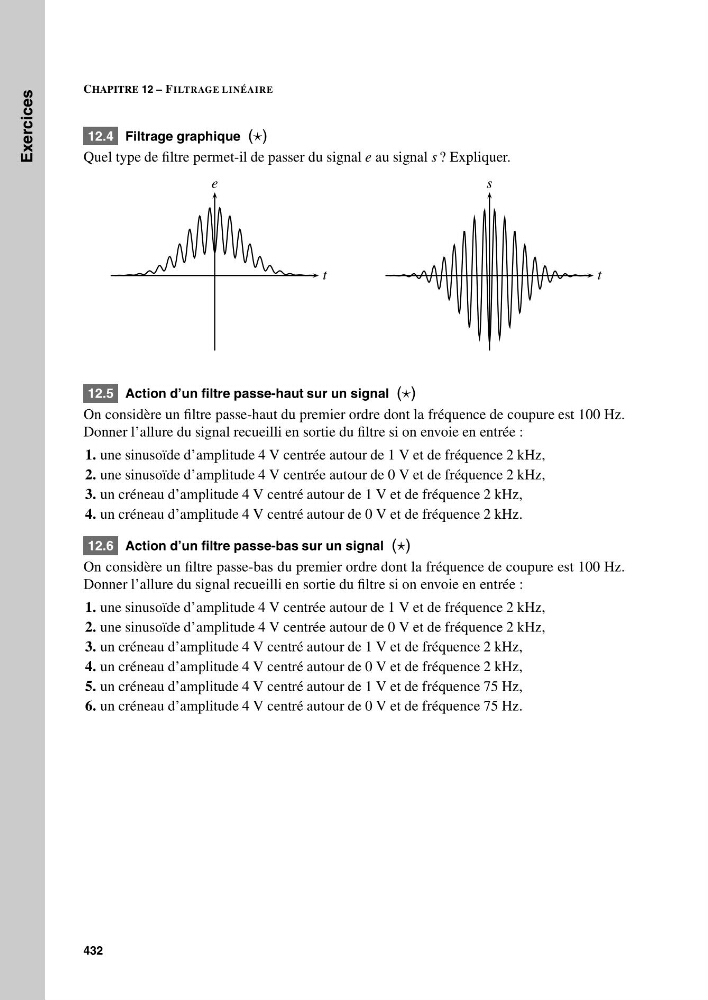

Exercices
CHAPITRE 12 – FILTRAGE LINÉAIRE
12.4 Filtrage graphique ()
Quel type de filtre permet-il de passer du signal e au signal s ? Expliquer.
t
e
t
s
12.5 Action d’un filtre passe-haut sur un signal ()
On considère un filtre passe-haut du premier ordre dont la fréquence de coupure est 100 Hz.
Donner l’allure du signal recueilli en sortie du filtre si on envoie en entrée :
1. une sinusoïde d’amplitude 4 V centrée autour de 1 V et de fréquence 2 kHz,
2. une sinusoïde d’amplitude 4 V centrée autour de 0 V et de fréquence 2 kHz,
3. un créneau d’amplitude 4 V centré autour de 1 V et de fréquence 2 kHz,
4. un créneau d’amplitude 4 V centré autour de 0 V et de fréquence 2 kHz.
12.6 Action d’un filtre passe-bas sur un signal ()
On considère un filtre passe-bas du premier ordre dont la fréquence de coupure est 100 Hz.
Donner l’allure du signal recueilli en sortie du filtre si on envoie en entrée :
1. une sinusoïde d’amplitude 4 V centrée autour de 1 V et de fréquence 2 kHz,
2. une sinusoïde d’amplitude 4 V centrée autour de 0 V et de fréquence 2 kHz,
3. un créneau d’amplitude 4 V centré autour de 1 V et de fréquence 2 kHz,
4. un créneau d’amplitude 4 V centré autour de 0 V et de fréquence 2 kHz,
5. un créneau d’amplitude 4 V centré autour de 1 V et de fréquence 75 Hz,
6. un créneau d’amplitude 4 V centré autour de 0 V et de fréquence 75 Hz.
432
CHAPITRE 12 – FILTRAGE LINÉAIRE
12.4 Filtrage graphique ()
Quel type de filtre permet-il de passer du signal e au signal s ? Expliquer.
t
e
t
s
12.5 Action d’un filtre passe-haut sur un signal ()
On considère un filtre passe-haut du premier ordre dont la fréquence de coupure est 100 Hz.
Donner l’allure du signal recueilli en sortie du filtre si on envoie en entrée :
1. une sinusoïde d’amplitude 4 V centrée autour de 1 V et de fréquence 2 kHz,
2. une sinusoïde d’amplitude 4 V centrée autour de 0 V et de fréquence 2 kHz,
3. un créneau d’amplitude 4 V centré autour de 1 V et de fréquence 2 kHz,
4. un créneau d’amplitude 4 V centré autour de 0 V et de fréquence 2 kHz.
12.6 Action d’un filtre passe-bas sur un signal ()
On considère un filtre passe-bas du premier ordre dont la fréquence de coupure est 100 Hz.
Donner l’allure du signal recueilli en sortie du filtre si on envoie en entrée :
1. une sinusoïde d’amplitude 4 V centrée autour de 1 V et de fréquence 2 kHz,
2. une sinusoïde d’amplitude 4 V centrée autour de 0 V et de fréquence 2 kHz,
3. un créneau d’amplitude 4 V centré autour de 1 V et de fréquence 2 kHz,
4. un créneau d’amplitude 4 V centré autour de 0 V et de fréquence 2 kHz,
5. un créneau d’amplitude 4 V centré autour de 1 V et de fréquence 75 Hz,
6. un créneau d’amplitude 4 V centré autour de 0 V et de fréquence 75 Hz.
432
