Exercices
S’ENTRAÎNER
S’ENTRAÎNER

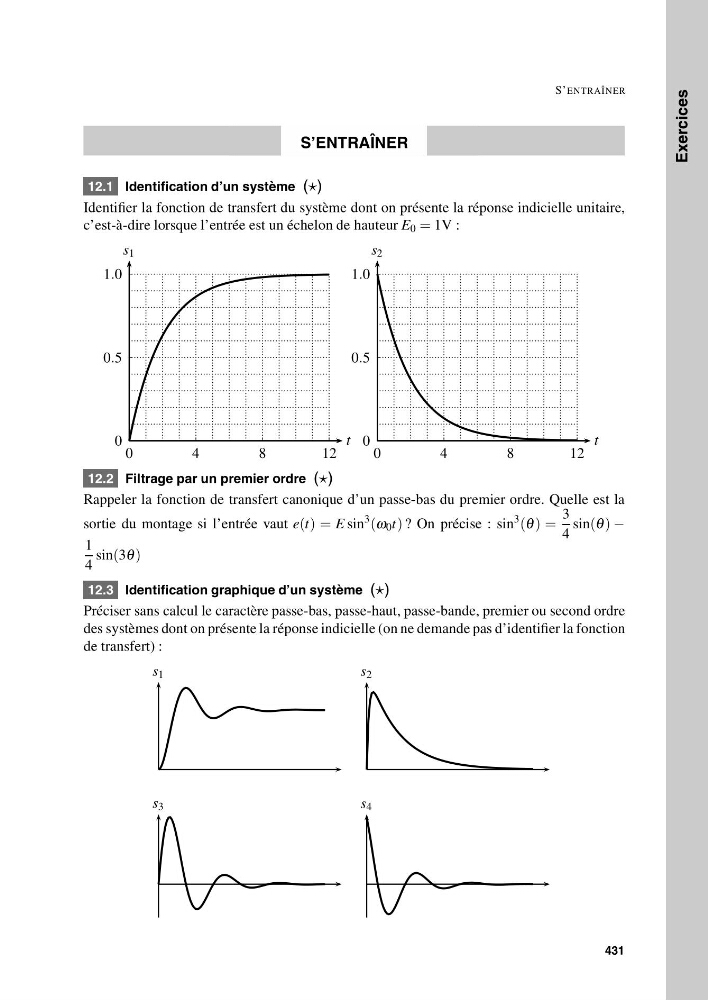

12.1 Identification d’un système ()
Identifier la fonction de transfert du système dont on présente la réponse indicielle unitaire,
c’est-à-dire lorsque l’entrée est un échelon de hauteur E 0 = 1V :
0
0.5
1.0
0
4
8
1 2
t
s 1
0
0.5
1.0
0
4
8
1 2
t
s 2
12.2 Filtrage par un premier ordre ()
Rappeler la fonction de transfert canonique d’un passe-bas du premier ordre. Quelle est la
sortie du montage si l’entrée vaut e(t) = E sin
3
(ω 0 t) ? On précise : sin
3
(θ ) =
3
4
sin(θ ) −
1
4
sin(3θ )
12.3 Identification graphique d’un système ()
Préciser sans calcul le caractère passe-bas, passe-haut, passe-bande, premier ou second ordre
des systèmes dont on présente la réponse indicielle (on ne demande pas d’identifier la fonction
de transfert) :
s 1
s 2
s 3
s 4
431
