RÉPONSE INDICIELLE ET CONTENU SPECTRAL
C
R
e
s
H ( jω) =
jτω
1 + jτω
(τ = 200 ms)
1
2
essai indiciel
régime libre
CH1 1V CH2 500mV 200ms
e = 0
s = 0

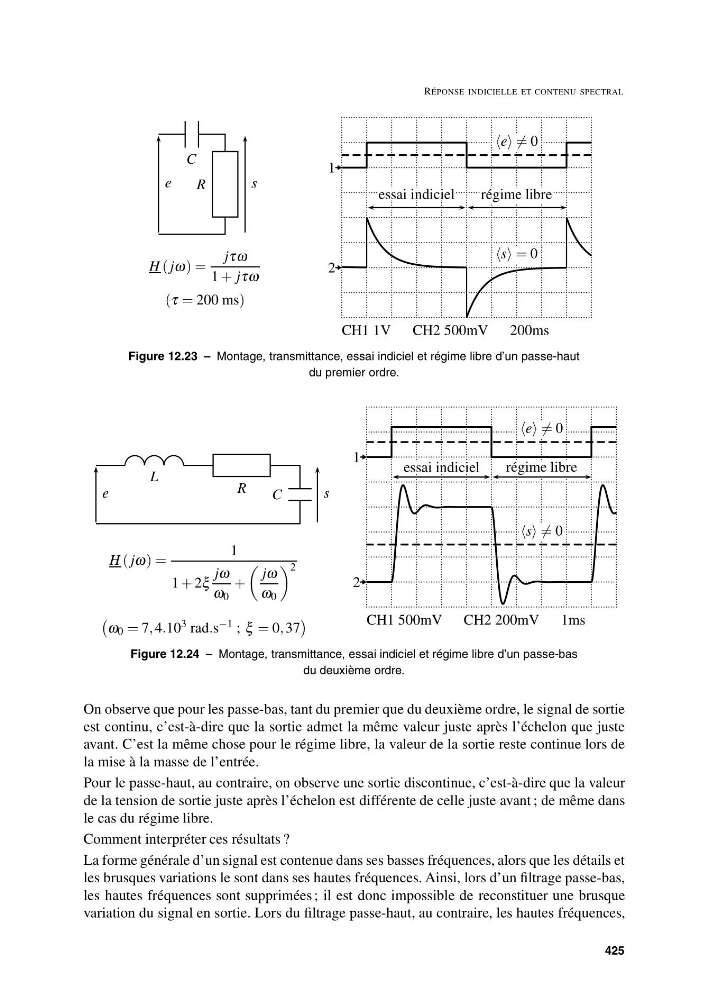

Figure 12.23 – Montage, transmittance, essai indiciel et régime libre d’un passe-haut
du premier ordre.
L
C
R
e
s
H ( jω) =
1
1 + 2ξ
jω
ω 0
+
jω
ω 0
2
ω 0 = 7, 4.10 3 rad.s −1 ; ξ = 0, 37
e = 0
s = 0
essai indiciel
régime libre
1
2
CH1 500mV CH2 200mV 1ms
Figure 12.24 – Montage, transmittance, essai indiciel et régime libre d’un passe-bas
du deuxième ordre.
On observe que pour les passe-bas, tant du premier que du deuxième ordre, le signal de sortie
est continu, c’est-à-dire que la sortie admet la même valeur juste après l’échelon que juste
avant. C’est la même chose pour le régime libre, la valeur de la sortie reste continue lors de
la mise à la masse de l’entrée.
Pour le passe-haut, au contraire, on observe une sortie discontinue, c’est-à-dire que la valeur
de la tension de sortie juste après l’échelon est différente de celle juste avant ; de même dans
le cas du régime libre.
Comment interpréter ces résultats ?
La forme générale d’un signal est contenue dans ses basses fréquences, alors que les détails et
les brusques variations le sont dans ses hautes fréquences. Ainsi, lors d’un filtrage passe-bas,
les hautes fréquences sont supprimées ; il est donc impossible de reconstituer une brusque
variation du signal en sortie. Lors du filtrage passe-haut, au contraire, les hautes fréquences,
425
