CHAPITRE 1 – OSCILLATEUR HARMONIQUE

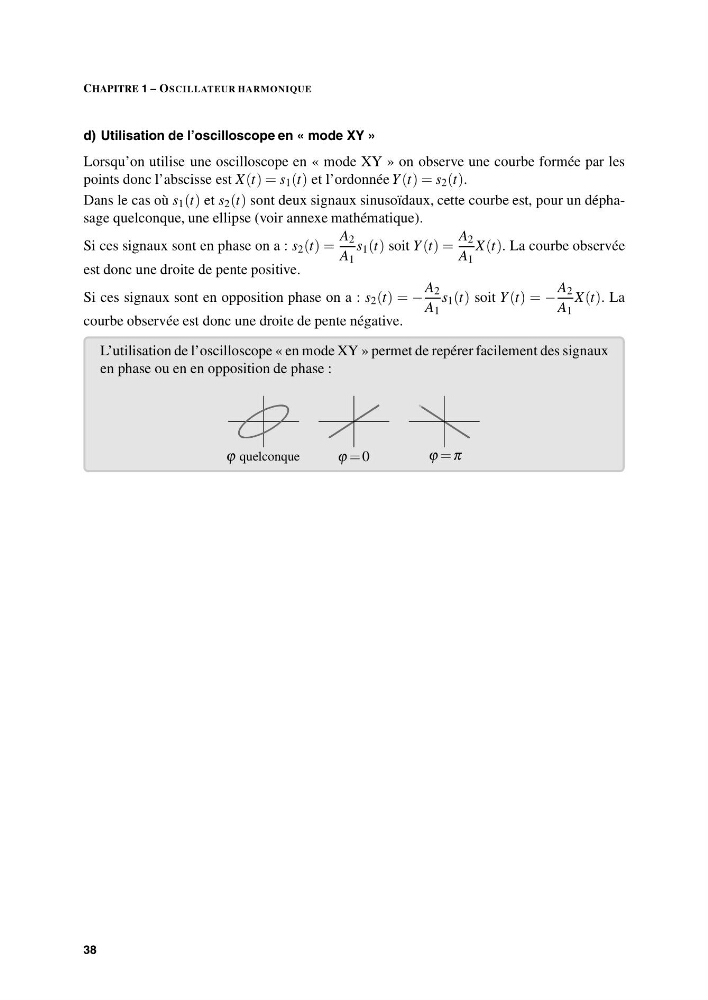

d) Utilisation de l’oscilloscope en « mode XY »
Lorsqu’on utilise une oscilloscope en « mode XY » on observe une courbe formée par les
points donc l’abscisse est X(t) = s 1 (t) et l’ordonnée Y (t) = s 2 (t).
Dans le cas où s 1 (t) et s 2 (t) sont deux signaux sinusoïdaux, cette courbe est, pour un déphasage quelconque, une ellipse (voir annexe mathématique).
Si ces signaux sont en phase on a : s 2 (t) =
A 2
A 1
s 1 (t) soit Y (t) =
A 2
A 1
X(t). La courbe observée
est donc une droite de pente positive.
Si ces signaux sont en opposition phase on a : s 2 (t) = −
A 2
A 1
s 1 (t) soit Y (t) = −
A 2
A 1
X(t). La
courbe observée est donc une droite de pente négative.
L’utilisation de l’oscilloscope « en mode XY » permet de repérer facilement des signaux
en phase ou en en opposition de phase :
ϕ quelconque
ϕ = 0
ϕ = π
38
