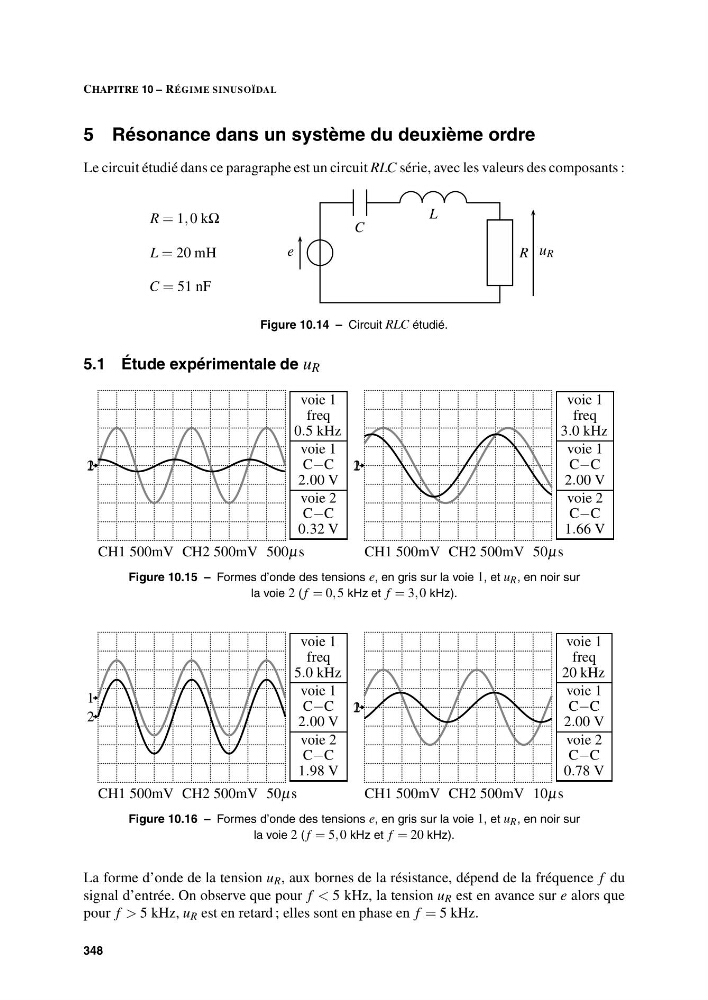

CHAPITRE 10 – RÉGIME SINUSOÏDAL
5 Résonance dans un système du deuxième ordre
Le circuit étudié dans ce paragraphe est un circuit RLC série, avec les valeurs des composants :
R = 1, 0 kΩ
L = 20 mH
C = 51 nF
L
C
e
R u R
Figure 10.14 – Circuit RLC étudié.
5.1 Étude expérimentale de u R
1
2
CH1 500mV CH2 500mV 500μs
voie 1
freq
0.5 kHz
voie 1
C−C
2.00 V
voie 2
C−C
0.32 V
1 2
CH1 500mV CH2 500mV 50μs
voie 1
freq
3.0 kHz
voie 1
C−C
2.00 V
voie 2
C−C
1.66 V
Figure 10.15 – Formes d’onde des tensions e, en gris sur la voie 1, et u R , en noir sur
la voie 2 ( f = 0, 5 kHz et f = 3, 0 kHz).
1
2
CH1 500mV CH2 500mV 50μs
voie 1
freq
5.0 kHz
voie 1
C−C
2.00 V
voie 2
C−C
1.98 V
1 2
CH1 500mV CH2 500mV 10μs
voie 1
freq
20 kHz
voie 1
C−C
2.00 V
voie 2
C−C
0.78 V
Figure 10.16 – Formes d’onde des tensions e, en gris sur la voie 1, et u R , en noir sur
la voie 2 ( f = 5, 0 kHz et f = 20 kHz).
La forme d’onde de la tension u R , aux bornes de la résistance, dépend de la fréquence f du
signal d’entrée. On observe que pour f < 5 kHz, la tension u R est en avance sur e alors que
pour f > 5 kHz, u R est en retard ; elles sont en phase en f = 5 kHz.
348
