CHAPITRE 9 – CIRCUIT LINÉAIRE DU SECOND ORDRE
On observe dans chaque cas deux régimes :
• le régime établi, ou régime permanent, pour lequel la sortie est constante, comme l’entrée, égale à E 0 ,
• le régime transitoire, entre l’instant initial et le régime permanent. Il peut être oscillant
ou non.
On observe que la durée du régime transitoire commence par diminuer avec la valeur de R,
puis augmente après avoir atteint un minimum.
régime transitoire permanent
1
2
CH1 500mV CH2 200mV 1ms
R = 1, 0 kΩ
transitoire régime permanent
1
2
CH1 500mV CH2 200mV 1ms
R = 3, 0 kΩ
transitoire régime permanent
1
2
CH1 500mV CH2 200mV 1ms
R = 9, 0 kΩ
transitoire régime permanent
1
2
CH1 500mV CH2 200mV 1ms
R = 20 kΩ

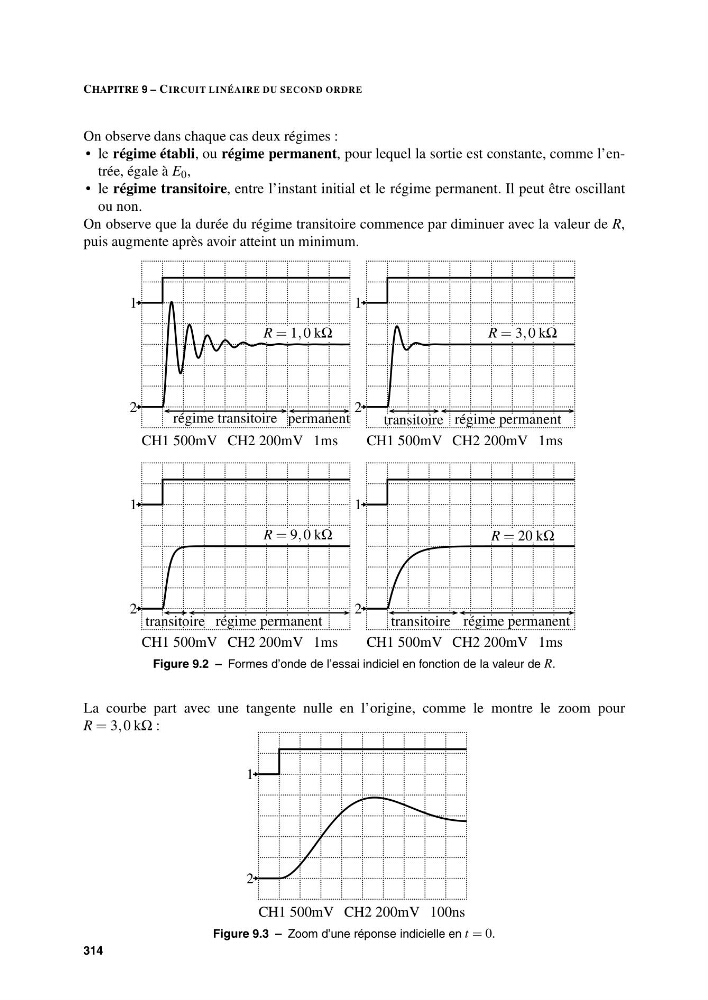

Figure 9.2 – Formes d’onde de l’essai indiciel en fonction de la valeur de R.
La courbe part avec une tangente nulle en l’origine, comme le montre le zoom pour
R = 3, 0 kΩ :
1
2
CH1 500mV CH2 200mV 100ns
Figure 9.3 – Zoom d’une réponse indicielle en t = 0.
314
