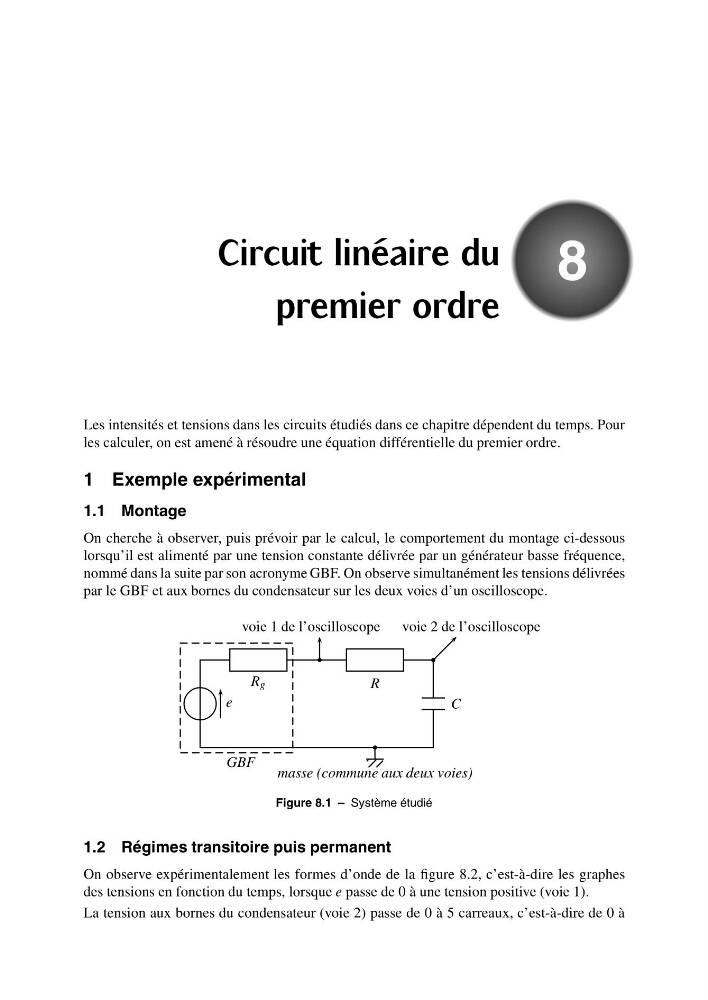

8
ÖÙÙØ ÐÐÒ Ò
Ö Ù
ÔÖÑÑÑÖ ÓÖÖ
Les intensités et tensions dans les circuits étudiés dans ce chapitre dépendent du temps. Pour
les calculer, on est amené à résoudre une équation différentielle du premier ordre.
1 Exemple expérimental
1.1 Montage
On cherche à observer, puis prévoir par le calcul, le comportement du montage ci-dessous
lorsqu’il est alimenté par une tension constante délivrée par un générateur basse fréquence,
nommé dans la suite par son acronyme GBF. On observe simultanément les tensions délivrées
par le GBF et aux bornes du condensateur sur les deux voies d’un oscilloscope.
e
R g
R
C
GBF
voie 2 de l’oscilloscope
voie 1 de l’oscilloscope
masse (commune aux deux voies)
Figure 8.1 – Système étudié
1.2 Régimes transitoire puis permanent
On observe expérimentalement les formes d’onde de la figure 8.2, c’est-à-dire les graphes
des tensions en fonction du temps, lorsque e passe de 0 à une tension positive (voie 1).
La tension aux bornes du condensateur (voie 2) passe de 0 à 5 carreaux, c’est-à-dire de 0 à
