Exercices Exercices Corrigés

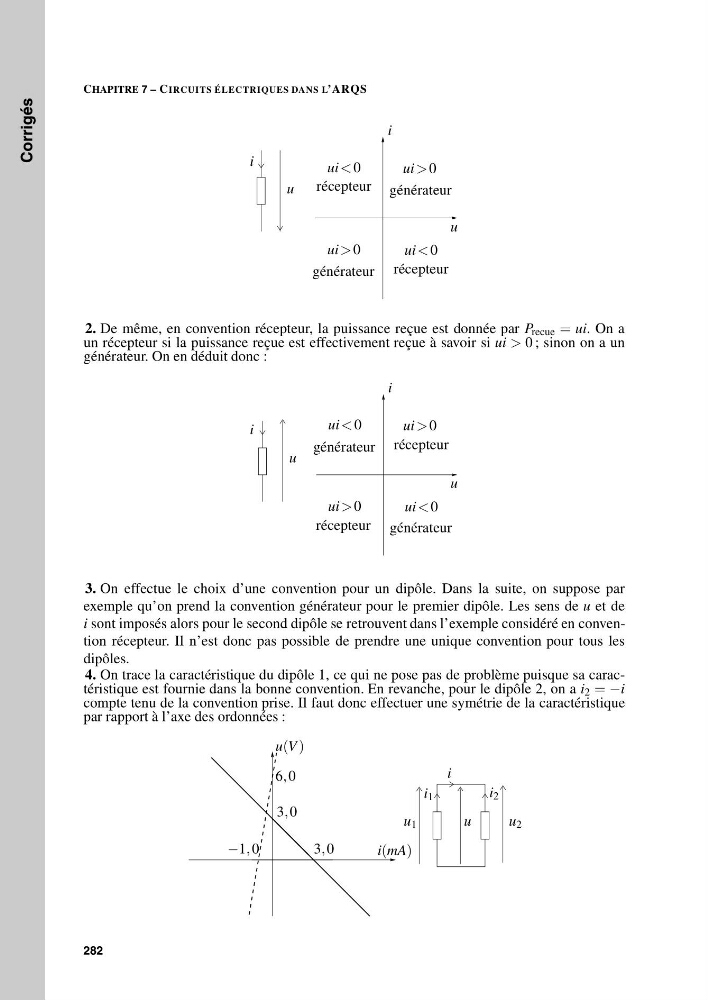

CHAPITRE 7 – CIRCUITS ÉLECTRIQUES DANS L’ARQS
i
i
u
u
ui > 0
ui > 0
ui < 0
ui < 0
générateur
générateur récepteur
récepteur
2. De même, en convention récepteur, la puissance reçue est donnée par P recue = ui. On a
un récepteur si la puissance reçue est effectivement reçue à savoir si ui > 0 ; sinon on a un
générateur. On en déduit donc :
i
i
u
u
ui > 0
ui > 0
ui < 0
ui < 0
récepteur
récepteur
générateur
générateur
3. On effectue le choix d’une convention pour un dipôle. Dans la suite, on suppose par
exemple qu’on prend la convention générateur pour le premier dipôle. Les sens de u et de
i sont imposés alors pour le second dipôle se retrouvent dans l’exemple considéré en convention récepteur. Il n’est donc pas possible de prendre une unique convention pour tous les
dipôles.
4. On trace la caractéristique du dipôle 1, ce qui ne pose pas de problème puisque sa caractéristique est fournie dans la bonne convention. En revanche, pour le dipôle 2, on a i 2 = −i
compte tenu de la convention prise. Il faut donc effectuer une symétrie de la caractéristique
par rapport à l’axe des ordonnées :
i
u
i(mA)
u(V )
u 1
i 1
u 2
i 2
3, 0
3, 0
6, 0
−1, 0
282
