Exercices
S’ENTRAÎNER

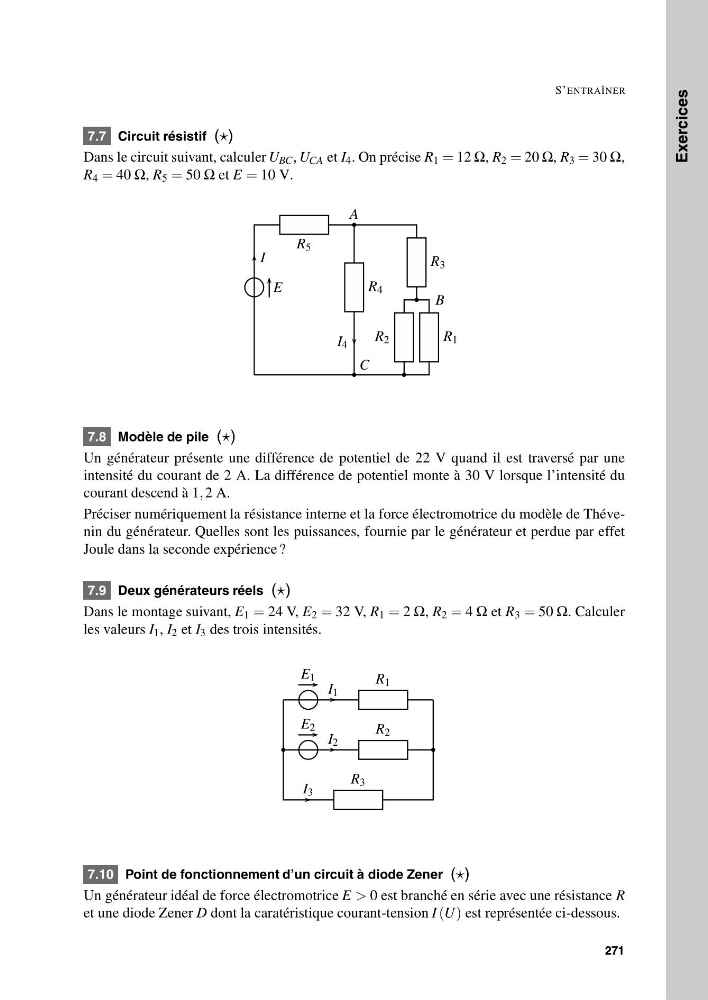

7.7 Circuit résistif ()
Dans le circuit suivant, calculer U BC , U CA et I 4 . On précise R 1 = 12 Ω, R 2 = 20 Ω, R 3 = 30 Ω,
R 4 = 40 Ω, R 5 = 50 Ω et E = 10 V.
R 5
R 4
R 3
R 2
R 1
E
I
I 4
A
B
C
7.8 Modèle de pile ()
Un générateur présente une différence de potentiel de 22 V quand il est traversé par une
intensité du courant de 2 A. La différence de potentiel monte à 30 V lorsque l’intensité du
courant descend à 1, 2 A.
Préciser numériquement la résistance interne et la force électromotrice du modèle de Thévenin du générateur. Quelles sont les puissances, fournie par le générateur et perdue par effet
Joule dans la seconde expérience ?
7.9 Deux générateurs réels ()
Dans le montage suivant, E 1 = 24 V, E 2 = 32 V, R 1 = 2 Ω, R 2 = 4 Ω et R 3 = 50 Ω. Calculer
les valeurs I 1 , I 2 et I 3 des trois intensités.
R 1
E 1
I 1
R 2
E 2
I 2
R 3
I 3
7.10 Point de fonctionnement d’un circuit à diode Zener ()
Un générateur idéal de force électromotrice E > 0 est branché en série avec une résistance R
et une diode Zener D dont la caratéristique courant-tension I (U) est représentée ci-dessous.
