Exercices

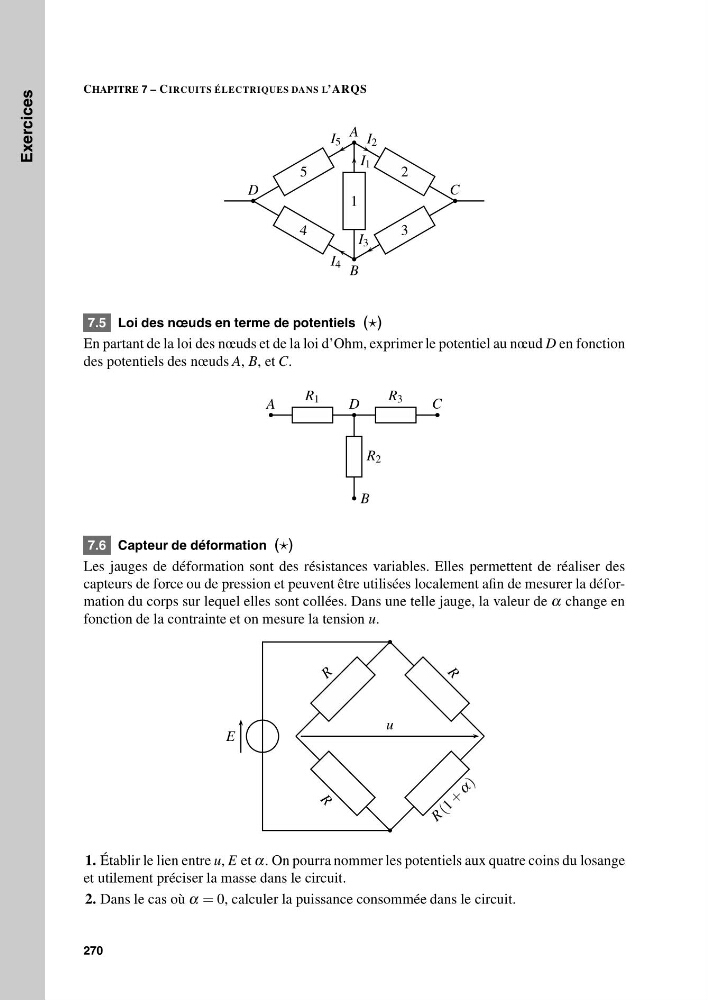

CHAPITRE 7 – CIRCUITS ÉLECTRIQUES DANS L’ARQS
I 1
1
2
I 2
3
I 3
5
I 5
4
I 4
A
B
C
D
7.5 Loi des nœuds en terme de potentiels ()
En partant de la loi des nœuds et de la loi d’Ohm, exprimer le potentiel au nœud D en fonction
des potentiels des nœuds A, B, et C.
R 1
R 3
R 2
A
B
C
D
7.6 Capteur de déformation ()
Les jauges de déformation sont des résistances variables. Elles permettent de réaliser des
capteurs de force ou de pression et peuvent être utilisées localement afin de mesurer la déformation du corps sur lequel elles sont collées. Dans une telle jauge, la valeur de α change en
fonction de la contrainte et on mesure la tension u.
R
R
R
R
( 1 +
α
)
E
u
1. Établir le lien entre u, E et α. On pourra nommer les potentiels aux quatre coins du losange
et utilement préciser la masse dans le circuit.
2. Dans le cas où α = 0, calculer la puissance consommée dans le circuit.
270
