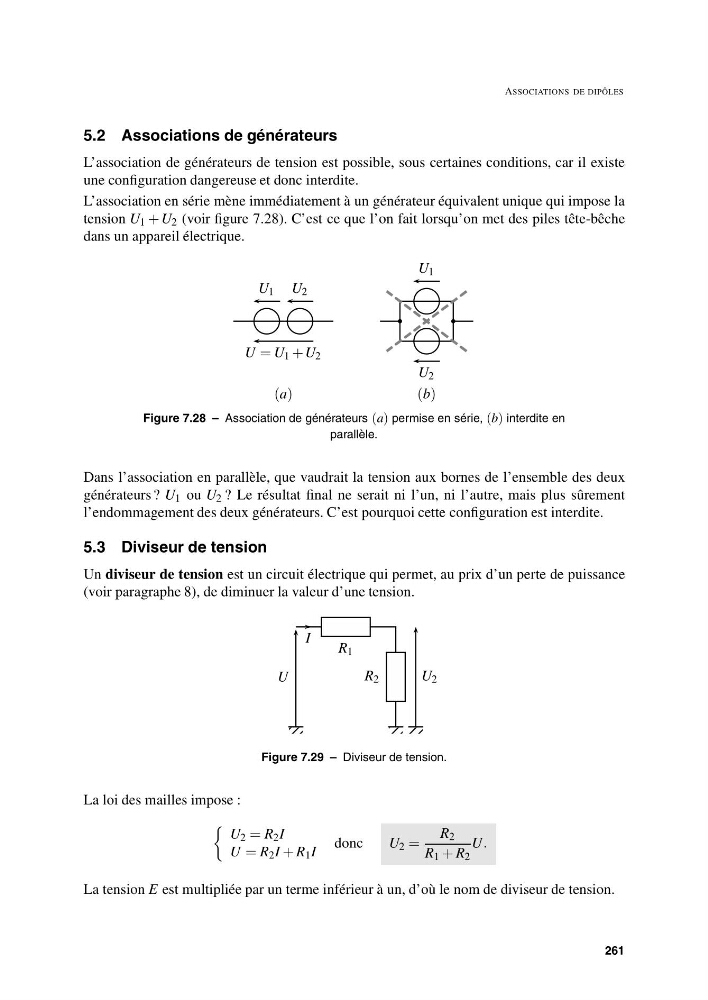

ASSOCIATIONS DE DIPÔLES
5.2 Associations de générateurs
L’association de générateurs de tension est possible, sous certaines conditions, car il existe
une configuration dangereuse et donc interdite.
L’association en série mène immédiatement à un générateur équivalent unique qui impose la
tension U 1 + U 2 (voir figure 7.28). C’est ce que l’on fait lorsqu’on met des piles tête-bêche
dans un appareil électrique.
U 1 U 2
U = U 1 + U 2
(a)
U 1
U 2
(b)
Figure 7.28 – Association de générateurs (a) permise en série, (b) interdite en
parallèle.
Dans l’association en parallèle, que vaudrait la tension aux bornes de l’ensemble des deux
générateurs ? U 1 ou U 2 ? Le résultat final ne serait ni l’un, ni l’autre, mais plus sûrement
l’endommagement des deux générateurs. C’est pourquoi cette configuration est interdite.
5.3 Diviseur de tension
Un diviseur de tension est un circuit électrique qui permet, au prix d’un perte de puissance
(voir paragraphe 8), de diminuer la valeur d’une tension.
I
U
R 1
R 2
U 2
Figure 7.29 – Diviseur de tension.
La loi des mailles impose :
U 2 = R 2 I
U = R 2 I + R 1 I
donc
U 2 =
R 2
R 1 + R 2
U.
La tension E est multipliée par un terme inférieur à un, d’où le nom de diviseur de tension.
261
