ASSOCIATIONS DE DIPÔLES
U
I
générateur
récepteur
I
U
U 0

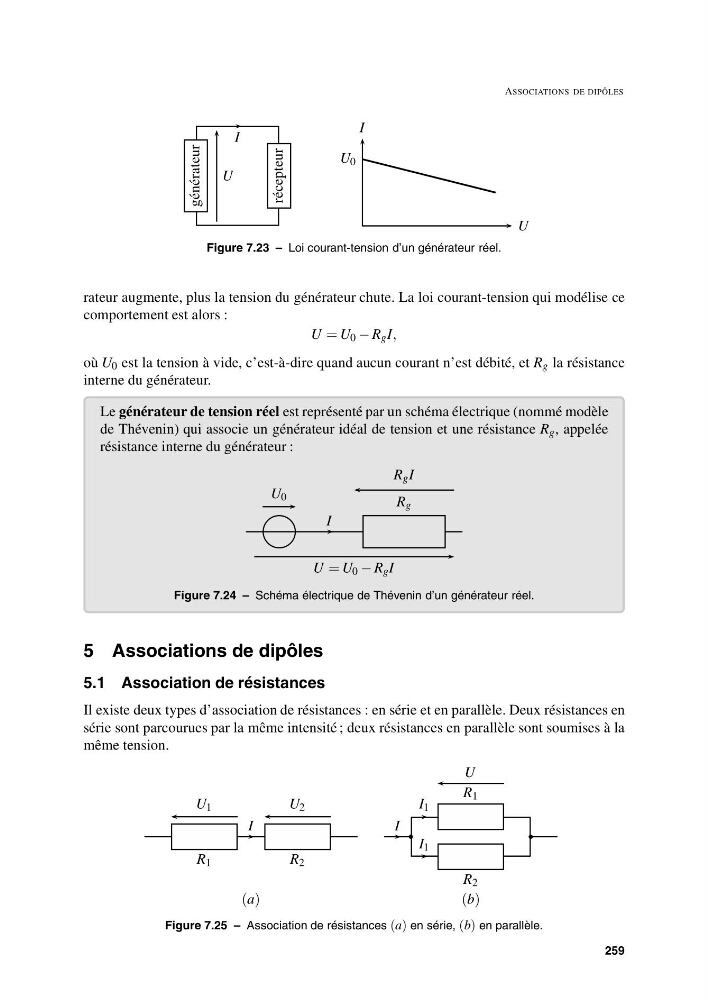

Figure 7.23 – Loi courant-tension d’un générateur réel.
rateur augmente, plus la tension du générateur chute. La loi courant-tension qui modélise ce
comportement est alors :
U = U 0 − R g I,
où U 0 est la tension à vide, c’est-à-dire quand aucun courant n’est débité, et R g la résistance
interne du générateur.
Le générateur de tension réel est représenté par un schéma électrique (nommé modèle
de Thévenin) qui associe un générateur idéal de tension et une résistance R g , appelée
résistance interne du générateur :
U 0
R g
R g I
I
U = U 0 − R g I
Figure 7.24 – Schéma électrique de Thévenin d’un générateur réel.
5 Associations de dipôles
5.1 Association de résistances
Il existe deux types d’association de résistances : en série et en parallèle. Deux résistances en
série sont parcourues par la même intensité ; deux résistances en parallèle sont soumises à la
même tension.
R 1
R 2
I
U 1
U 2
(a)
R 1
R 2
I
I 1
I 1
U
(b)
Figure 7.25 – Association de résistances (a) en série, (b) en parallèle.
259
