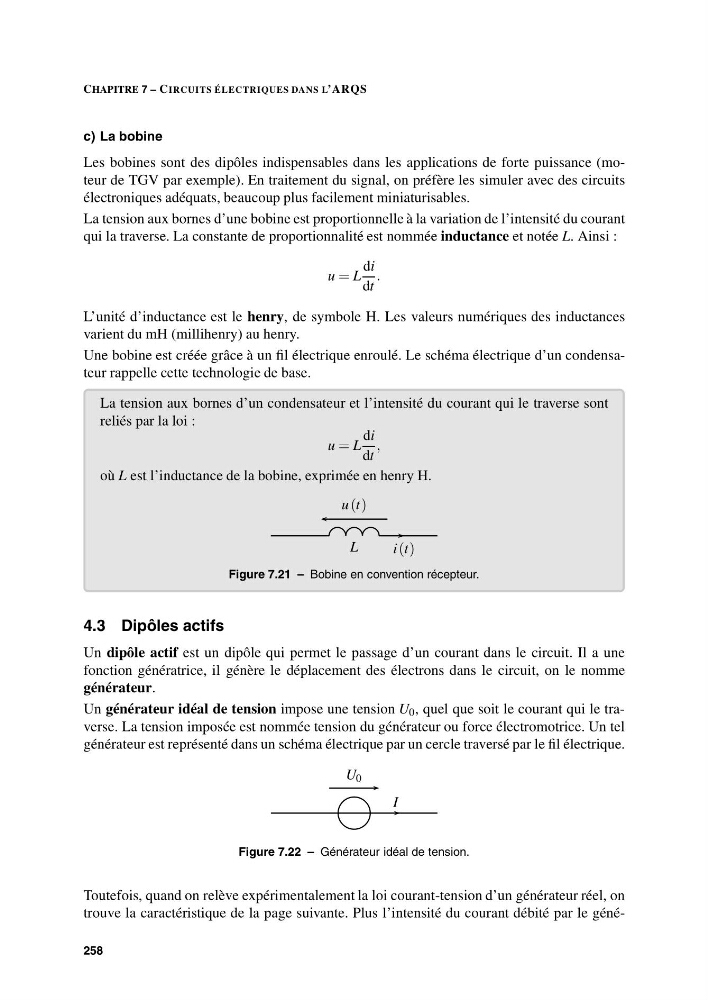

CHAPITRE 7 – CIRCUITS ÉLECTRIQUES DANS L’ARQS
c) La bobine
Les bobines sont des dipôles indispensables dans les applications de forte puissance (moteur de TGV par exemple). En traitement du signal, on préfère les simuler avec des circuits
électroniques adéquats, beaucoup plus facilement miniaturisables.
La tension aux bornes d’une bobine est proportionnelle à la variation de l’intensité du courant
qui la traverse. La constante de proportionnalité est nommée inductance et notée L. Ainsi :
u = L
di
dt
.
L’unité d’inductance est le henry, de symbole H. Les valeurs numériques des inductances
varient du mH (millihenry) au henry.
Une bobine est créée grâce à un fil électrique enroulé. Le schéma électrique d’un condensateur rappelle cette technologie de base.
La tension aux bornes d’un condensateur et l’intensité du courant qui le traverse sont
reliés par la loi :
u = L
di
dt
,
où L est l’inductance de la bobine, exprimée en henry H.
L
u (t)
i (t)
Figure 7.21 – Bobine en convention récepteur.
4.3 Dipôles actifs
Un dipôle actif est un dipôle qui permet le passage d’un courant dans le circuit. Il a une
fonction génératrice, il génère le déplacement des électrons dans le circuit, on le nomme
générateur.
Un générateur idéal de tension impose une tension U 0 , quel que soit le courant qui le traverse. La tension imposée est nommée tension du générateur ou force électromotrice. Un tel
générateur est représenté dans un schéma électrique par un cercle traversé par le fil électrique.
U 0
I
Figure 7.22 – Générateur idéal de tension.
Toutefois, quand on relève expérimentalement la loi courant-tension d’un générateur réel, on
trouve la caractéristique de la page suivante. Plus l’intensité du courant débité par le géné258
