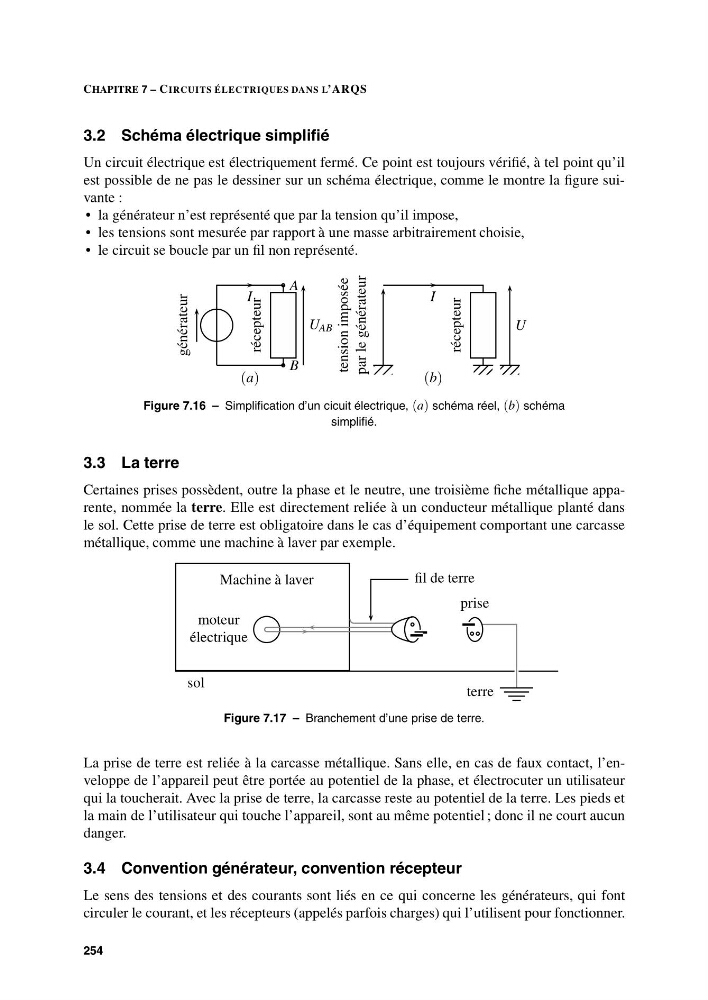

CHAPITRE 7 – CIRCUITS ÉLECTRIQUES DANS L’ARQS
3.2 Schéma électrique simplifié
Un circuit électrique est électriquement fermé. Ce point est toujours vérifié, à tel point qu’il
est possible de ne pas le dessiner sur un schéma électrique, comme le montre la figure suivante :
• la générateur n’est représenté que par la tension qu’il impose,
• les tensions sont mesurée par rapport à une masse arbitrairement choisie,
• le circuit se boucle par un fil non représenté.
A
B
U AB
I
récepteur
générateur
(a)
tension imposée
par le générateur
I
récepteur
U
(b)
Figure 7.16 – Simplification d’un cicuit électrique, (a) schéma réel, (b) schéma
simplifié.
3.3 La terre
Certaines prises possèdent, outre la phase et le neutre, une troisième fiche métallique apparente, nommée la terre. Elle est directement reliée à un conducteur métallique planté dans
le sol. Cette prise de terre est obligatoire dans le cas d’équipement comportant une carcasse
métallique, comme une machine à laver par exemple.
Machine à laver
moteur
électrique
fil de terre
sol
terre
prise
Figure 7.17 – Branchement d’une prise de terre.
La prise de terre est reliée à la carcasse métallique. Sans elle, en cas de faux contact, l’enveloppe de l’appareil peut être portée au potentiel de la phase, et électrocuter un utilisateur
qui la toucherait. Avec la prise de terre, la carcasse reste au potentiel de la terre. Les pieds et
la main de l’utilisateur qui touche l’appareil, sont au même potentiel ; donc il ne court aucun
danger.
3.4 Convention générateur, convention récepteur
Le sens des tensions et des courants sont liés en ce qui concerne les générateurs, qui font
circuler le courant, et les récepteurs (appelés parfois charges) qui l’utilisent pour fonctionner.
