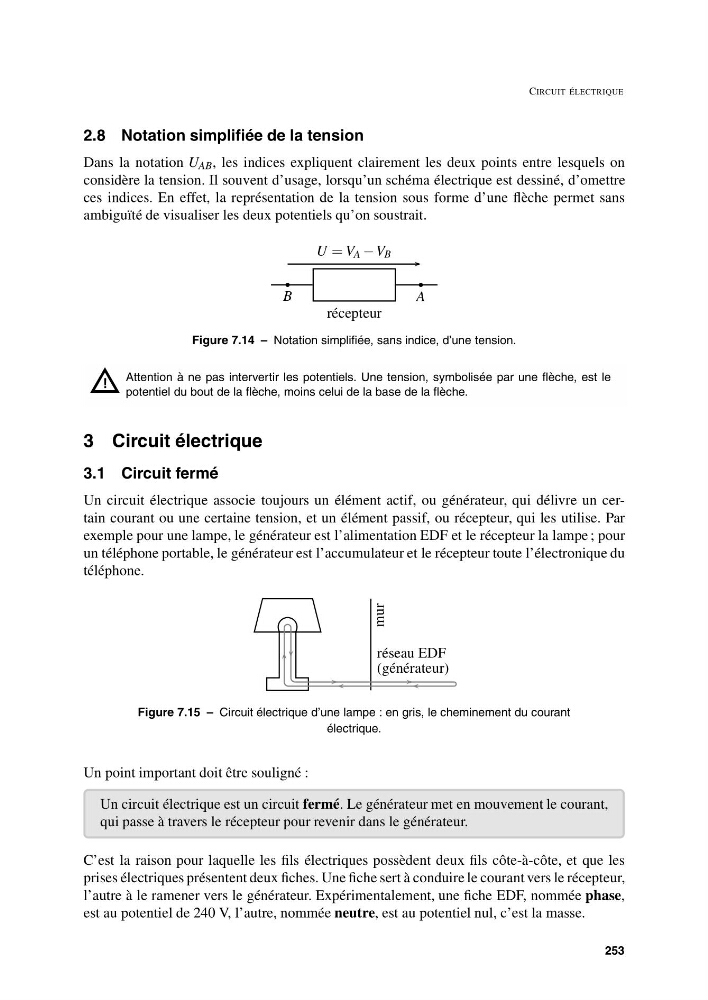

CIRCUIT ÉLECTRIQUE
2.8 Notation simplifiée de la tension
Dans la notation U AB , les indices expliquent clairement les deux points entre lesquels on
considère la tension. Il souvent d’usage, lorsqu’un schéma électrique est dessiné, d’omettre
ces indices. En effet, la représentation de la tension sous forme d’une flèche permet sans
ambiguïté de visualiser les deux potentiels qu’on soustrait.
récepteur
U = V A − V B
B
A
Figure 7.14 – Notation simplifiée, sans indice, d’une tension.
Attention à ne pas intervertir les potentiels. Une tension, symbolisée par une flèche, est le
potentiel du bout de la flèche, moins celui de la base de la flèche.
!
3 Circuit électrique
3.1 Circuit fermé
Un circuit électrique associe toujours un élément actif, ou générateur, qui délivre un certain courant ou une certaine tension, et un élément passif, ou récepteur, qui les utilise. Par
exemple pour une lampe, le générateur est l’alimentation EDF et le récepteur la lampe ; pour
un téléphone portable, le générateur est l’accumulateur et le récepteur toute l’électronique du
téléphone.
mur
réseau EDF
(générateur)
Figure 7.15 – Circuit électrique d’une lampe : en gris, le cheminement du courant
électrique.
Un point important doit être souligné :
Un circuit électrique est un circuit fermé. Le générateur met en mouvement le courant,
qui passe à travers le récepteur pour revenir dans le générateur.
C’est la raison pour laquelle les fils électriques possèdent deux fils côte-à-côte, et que les
prises électriques présentent deux fiches. Une fiche sert à conduire le courant vers le récepteur,
l’autre à le ramener vers le générateur. Expérimentalement, une fiche EDF, nommée phase,
est au potentiel de 240 V, l’autre, nommée neutre, est au potentiel nul, c’est la masse.
253
