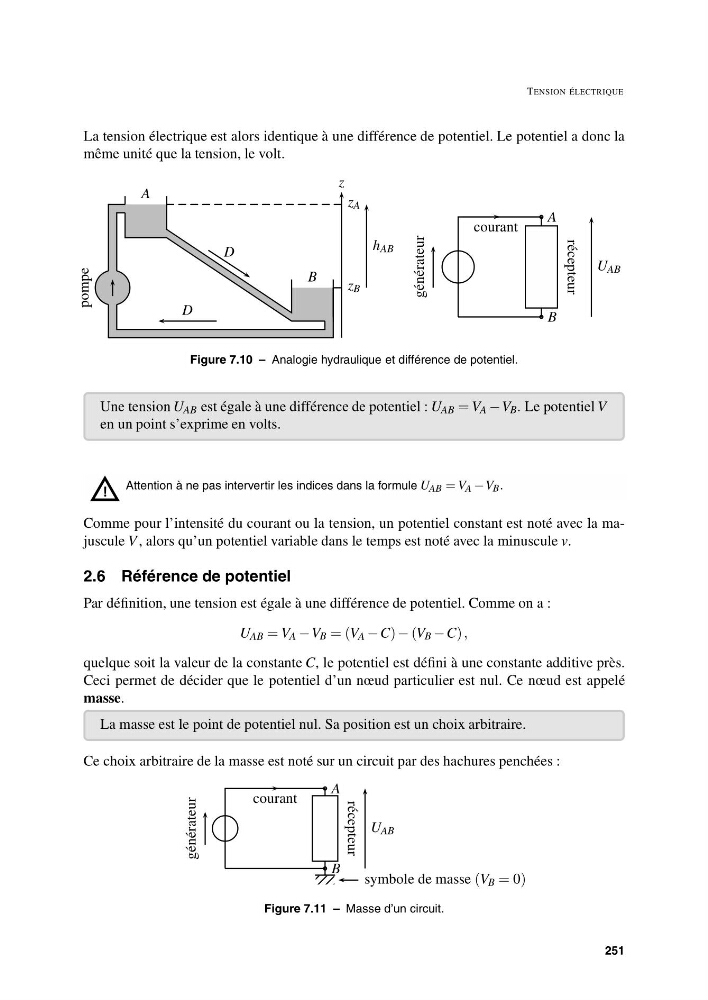

TENSION ÉLECTRIQUE
La tension électrique est alors identique à une différence de potentiel. Le potentiel a donc la
même unité que la tension, le volt.
A
B
D
pompe
D
z
z A
z B
h AB
A
B
U AB
courant
récepteur
générateur
Figure 7.10 – Analogie hydraulique et différence de potentiel.
Une tension U AB est égale à une différence de potentiel : U AB = V A −V B . Le potentiel V
en un point s’exprime en volts.
Attention à ne pas intervertir les indices dans la formule U AB = V A −V B .
!
Comme pour l’intensité du courant ou la tension, un potentiel constant est noté avec la majuscule V , alors qu’un potentiel variable dans le temps est noté avec la minuscule v.
2.6 Référence de potentiel
Par définition, une tension est égale à une différence de potentiel. Comme on a :
U AB = V A − V B = (V A − C) − (V B − C) ,
quelque soit la valeur de la constante C, le potentiel est défini à une constante additive près.
Ceci permet de décider que le potentiel d’un nœud particulier est nul. Ce nœud est appelé
masse.
La masse est le point de potentiel nul. Sa position est un choix arbitraire.
Ce choix arbitraire de la masse est noté sur un circuit par des hachures penchées :
A
B
U AB
courant
récepteur
générateur
symbole de masse (V B = 0)
Figure 7.11 – Masse d’un circuit.
251
