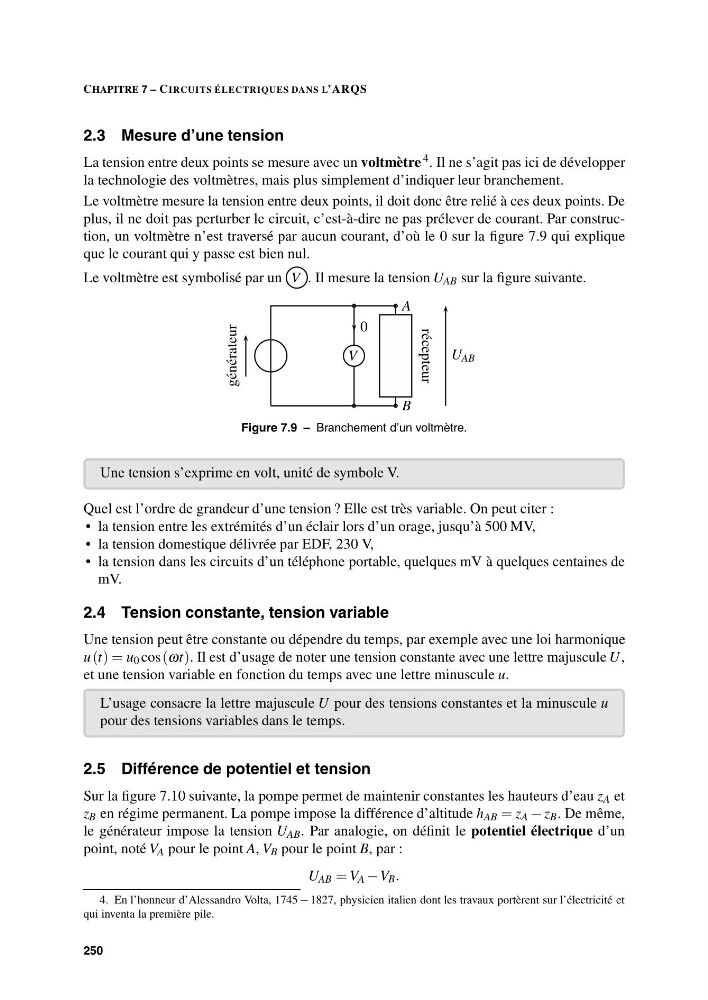

CHAPITRE 7 – CIRCUITS ÉLECTRIQUES DANS L’ARQS
2.3 Mesure d’une tension
La tension entre deux points se mesure avec un voltmètre 4 . Il ne s’agit pas ici de développer
la technologie des voltmètres, mais plus simplement d’indiquer leur branchement.
Le voltmètre mesure la tension entre deux points, il doit donc être relié à ces deux points. De
plus, il ne doit pas perturber le circuit, c’est-à-dire ne pas prélever de courant. Par construction, un voltmètre n’est traversé par aucun courant, d’où le 0 sur la figure 7.9 qui explique
que le courant qui y passe est bien nul.
Le voltmètre est symbolisé par un V . Il mesure la tension U AB sur la figure suivante.
A
B
U AB
V
0
récepteur
générateur
Figure 7.9 – Branchement d’un voltmètre.
Une tension s’exprime en volt, unité de symbole V.
Quel est l’ordre de grandeur d’une tension ? Elle est très variable. On peut citer :
• la tension entre les extrémités d’un éclair lors d’un orage, jusqu’à 500 MV,
• la tension domestique délivrée par EDF, 230 V,
• la tension dans les circuits d’un téléphone portable, quelques mV à quelques centaines de
mV.
2.4 Tension constante, tension variable
Une tension peut être constante ou dépendre du temps, par exemple avec une loi harmonique
u (t) = u 0 cos (ωt). Il est d’usage de noter une tension constante avec une lettre majuscule U,
et une tension variable en fonction du temps avec une lettre minuscule u.
L’usage consacre la lettre majuscule U pour des tensions constantes et la minuscule u
pour des tensions variables dans le temps.
2.5 Différence de potentiel et tension
Sur la figure 7.10 suivante, la pompe permet de maintenir constantes les hauteurs d’eau z A et
z B en régime permanent. La pompe impose la différence d’altitude h AB = z A − z B . De même,
le générateur impose la tension U AB . Par analogie, on définit le potentiel électrique d’un
point, noté V A pour le point A, V B pour le point B, par :
U AB = V A − V B .
4. En l’honneur d’Alessandro Volta, 1745 − 1827, physicien italien dont les travaux portèrent sur l’électricité et
qui inventa la première pile.
250
