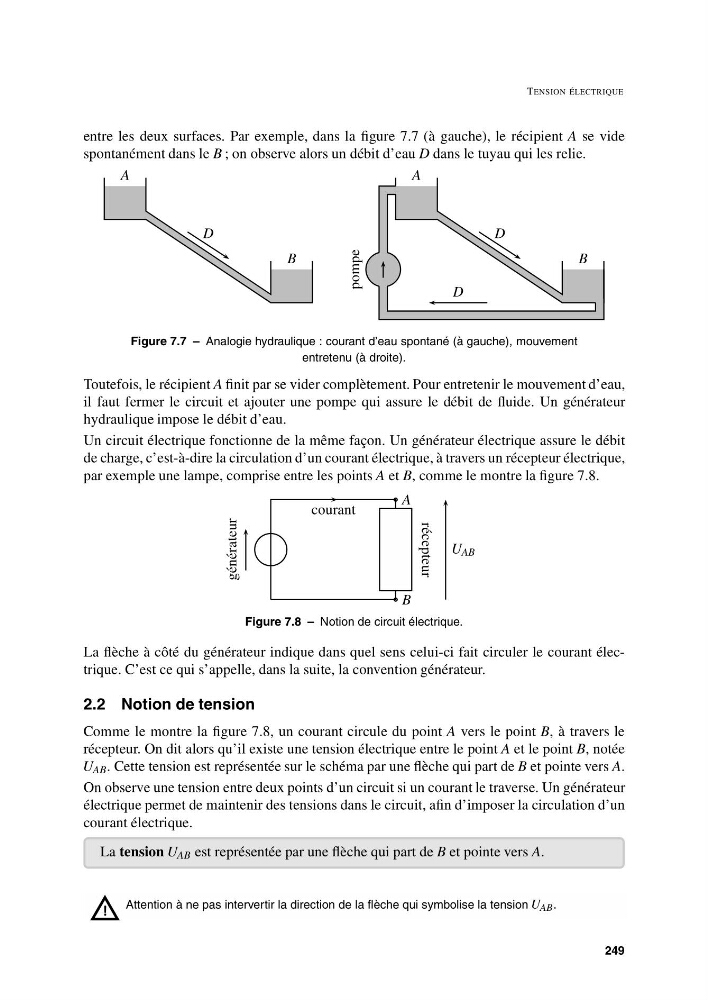

TENSION ÉLECTRIQUE
entre les deux surfaces. Par exemple, dans la figure 7.7 (à gauche), le récipient A se vide
spontanément dans le B ; on observe alors un débit d’eau D dans le tuyau qui les relie.
A
B
D
A
B
D
pompe
D
Figure 7.7 – Analogie hydraulique : courant d’eau spontané (à gauche), mouvement
entretenu (à droite).
Toutefois, le récipient A finit par se vider complètement. Pour entretenir le mouvement d’eau,
il faut fermer le circuit et ajouter une pompe qui assure le débit de fluide. Un générateur
hydraulique impose le débit d’eau.
Un circuit électrique fonctionne de la même façon. Un générateur électrique assure le débit
de charge, c’est-à-dire la circulation d’un courant électrique, à travers un récepteur électrique,
par exemple une lampe, comprise entre les points A et B, comme le montre la figure 7.8.
A
B
U AB
courant
récepteur
générateur
Figure 7.8 – Notion de circuit électrique.
La flèche à côté du générateur indique dans quel sens celui-ci fait circuler le courant électrique. C’est ce qui s’appelle, dans la suite, la convention générateur.
2.2 Notion de tension
Comme le montre la figure 7.8, un courant circule du point A vers le point B, à travers le
récepteur. On dit alors qu’il existe une tension électrique entre le point A et le point B, notée
U AB . Cette tension est représentée sur le schéma par une flèche qui part de B et pointe vers A.
On observe une tension entre deux points d’un circuit si un courant le traverse. Un générateur
électrique permet de maintenir des tensions dans le circuit, afin d’imposer la circulation d’un
courant électrique.
La tension U AB est représentée par une flèche qui part de B et pointe vers A.
Attention à ne pas intervertir la direction de la flèche qui symbolise la tension U AB .
!
249
