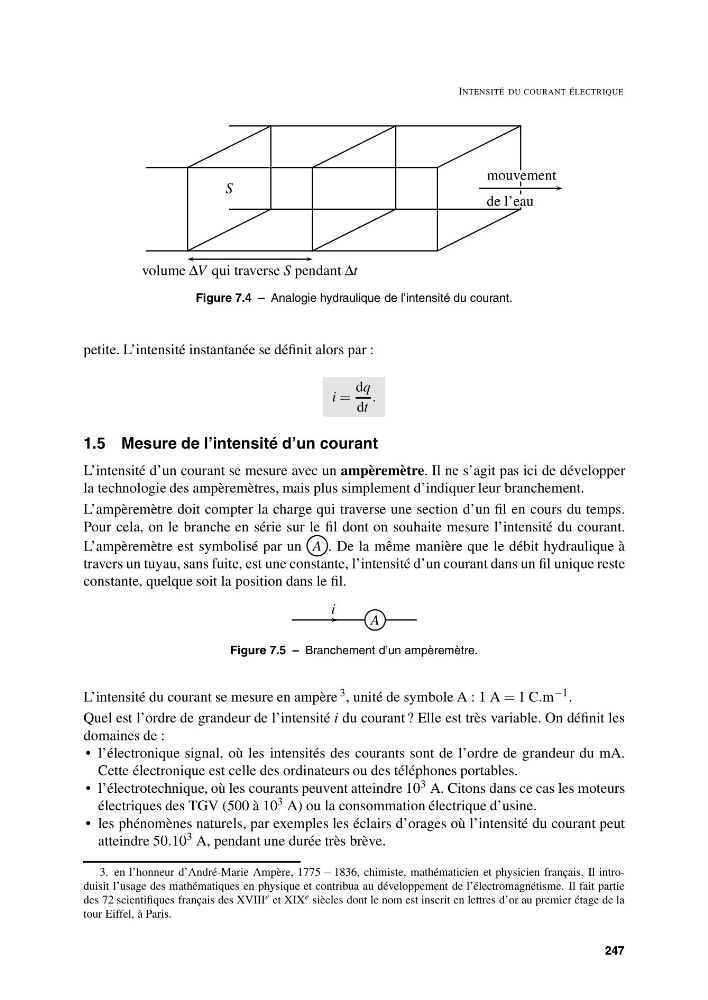

INTENSITÉ DU COURANT ÉLECTRIQUE
mouvement
de l’eau
volume ΔV qui traverse S pendant Δt
S
Figure 7.4 – Analogie hydraulique de l’intensité du courant.
petite. L’intensité instantanée se définit alors par :
i =
dq
dt
.
1.5 Mesure de l’intensité d’un courant
L’intensité d’un courant se mesure avec un ampèremètre. Il ne s’agit pas ici de développer
la technologie des ampèremètres, mais plus simplement d’indiquer leur branchement.
L’ampèremètre doit compter la charge qui traverse une section d’un fil en cours du temps.
Pour cela, on le branche en série sur le fil dont on souhaite mesure l’intensité du courant.
L’ampèremètre est symbolisé par un A . De la même manière que le débit hydraulique à
travers un tuyau, sans fuite, est une constante, l’intensité d’un courant dans un fil unique reste
constante, quelque soit la position dans le fil.
i
A
Figure 7.5 – Branchement d’un ampèremètre.
L’intensité du courant se mesure en ampère 3 , unité de symbole A : 1 A = 1 C.m −1 .
Quel est l’ordre de grandeur de l’intensité i du courant ? Elle est très variable. On définit les
domaines de :
• l’électronique signal, où les intensités des courants sont de l’ordre de grandeur du mA.
Cette électronique est celle des ordinateurs ou des téléphones portables.
• l’électrotechnique, où les courants peuvent atteindre 10 3 A. Citons dans ce cas les moteurs
électriques des TGV (500 à 10 3 A) ou la consommation électrique d’usine.
• les phénomènes naturels, par exemples les éclairs d’orages où l’intensité du courant peut
atteindre 50.10
3 A, pendant une durée très brève.
3. en l’honneur d’André-Marie Ampère, 1775 − 1836, chimiste, mathématicien et physicien français. Il introduisit l’usage des mathématiques en physique et contribua au développement de l’électromagnétisme. Il fait partie
des 72 scientifiques français des XVIII e et XIX e siècles dont le nom est inscrit en lettres d’or au premier étage de la
tour Eiffel, à Paris.
247
