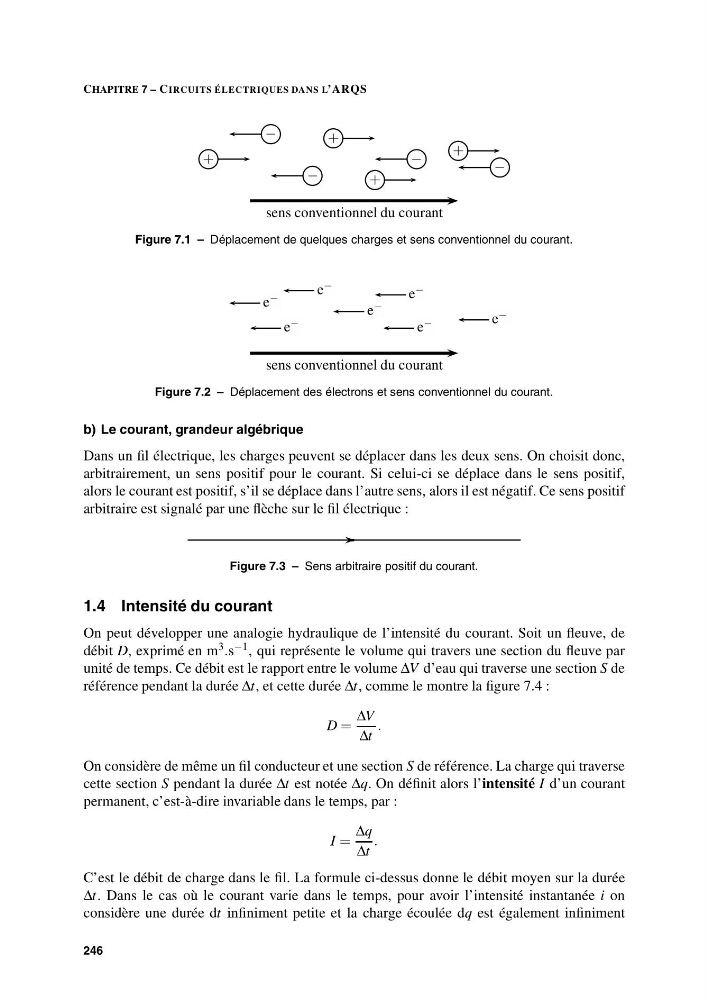

CHAPITRE 7 – CIRCUITS ÉLECTRIQUES DANS L’ARQS
+
+
+
+
−
−
−
−
sens conventionnel du courant
Figure 7.1 – Déplacement de quelques charges et sens conventionnel du courant.
e −
e −
e −
e −
e −
e −
e −
sens conventionnel du courant
Figure 7.2 – Déplacement des électrons et sens conventionnel du courant.
b) Le courant, grandeur algébrique
Dans un fil électrique, les charges peuvent se déplacer dans les deux sens. On choisit donc,
arbitrairement, un sens positif pour le courant. Si celui-ci se déplace dans le sens positif,
alors le courant est positif, s’il se déplace dans l’autre sens, alors il est négatif. Ce sens positif
arbitraire est signalé par une flèche sur le fil électrique :
Figure 7.3 – Sens arbitraire positif du courant.
1.4 Intensité du courant
On peut développer une analogie hydraulique de l’intensité du courant. Soit un fleuve, de
débit D, exprimé en m 3 .s −1 , qui représente le volume qui travers une section du fleuve par
unité de temps. Ce débit est le rapport entre le volume ΔV d’eau qui traverse une section S de
référence pendant la durée Δt, et cette durée Δt, comme le montre la figure 7.4 :
D =
ΔV
Δt
.
On considère de même un fil conducteur et une section S de référence. La charge qui traverse
cette section S pendant la durée Δt est notée Δq. On définit alors l’intensité I d’un courant
permanent, c’est-à-dire invariable dans le temps, par :
I =
Δq
Δt
.
C’est le débit de charge dans le fil. La formule ci-dessus donne le débit moyen sur la durée
Δt. Dans le cas où le courant varie dans le temps, pour avoir l’intensité instantanée i on
considère une durée dt infiniment petite et la charge écoulée dq est également infiniment
