APPROCHE DOCUMENTAIRE : INFLUENCE DES RÉGLAGES SUR L’IMAGE PRODUITE PAR UN APPAREIL PHOTOGRAPHIQUE
NUMÉRIQUE
CCD
δ
D
O
A
A
B
B
F
F

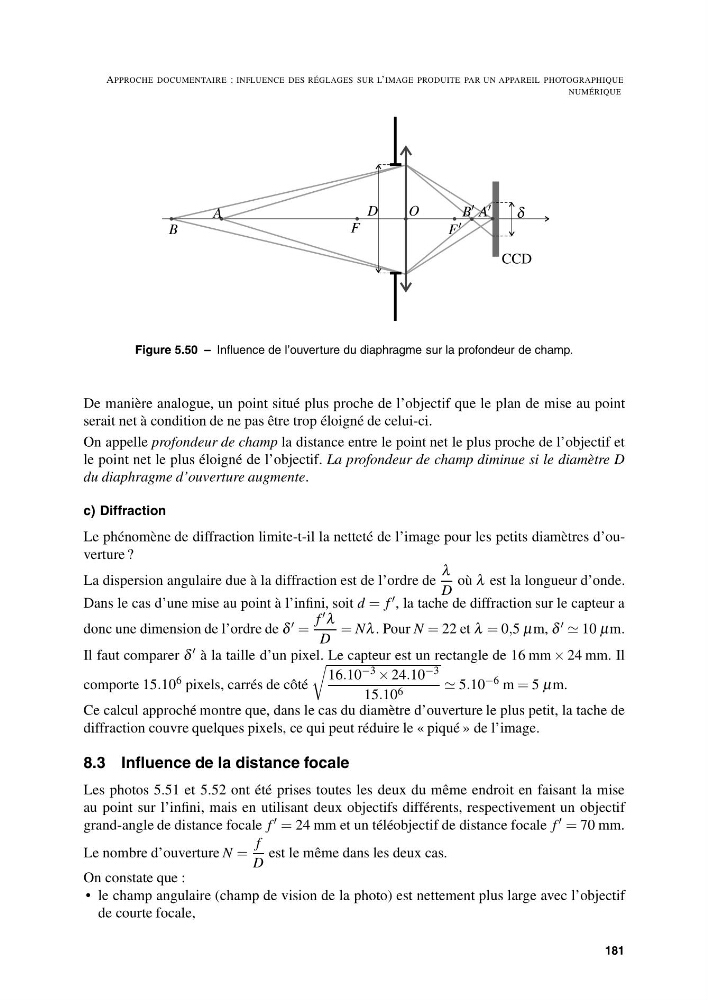

Figure 5.50 – Influence de l’ouverture du diaphragme sur la profondeur de champ.
De manière analogue, un point situé plus proche de l’objectif que le plan de mise au point
serait net à condition de ne pas être trop éloigné de celui-ci.
On appelle profondeur de champ la distance entre le point net le plus proche de l’objectif et
le point net le plus éloigné de l’objectif. La profondeur de champ diminue si le diamètre D
du diaphragme d’ouverture augmente.
c) Diffraction
Le phénomène de diffraction limite-t-il la netteté de l’image pour les petits diamètres d’ouverture ?
La dispersion angulaire due à la diffraction est de l’ordre de
λ
D
où λ est la longueur d’onde.
Dans le cas d’une mise au point à l’infini, soit d = f , la tache de diffraction sur le capteur a
donc une dimension de l’ordre de δ =
f λ
D
= Nλ . Pour N = 22 et λ = 0,5 μm, δ 10 μm.
Il faut comparer δ à la taille d’un pixel. Le capteur est un rectangle de 16 mm × 24 mm. Il
comporte 15.10 6 pixels, carrés de côté
16.10 −3 × 24.10 −3
15.10 6
5.10 −6 m = 5 μm.
Ce calcul approché montre que, dans le cas du diamètre d’ouverture le plus petit, la tache de
diffraction couvre quelques pixels, ce qui peut réduire le « piqué » de l’image.
8.3 Influence de la distance focale
Les photos 5.51 et 5.52 ont été prises toutes les deux du même endroit en faisant la mise
au point sur l’infini, mais en utilisant deux objectifs différents, respectivement un objectif
grand-angle de distance focale f = 24 mm et un téléobjectif de distance focale f = 70 mm.
Le nombre d’ouverture N =
f
D
est le même dans les deux cas.
On constate que :
• le champ angulaire (champ de vision de la photo) est nettement plus large avec l’objectif
de courte focale,
181
