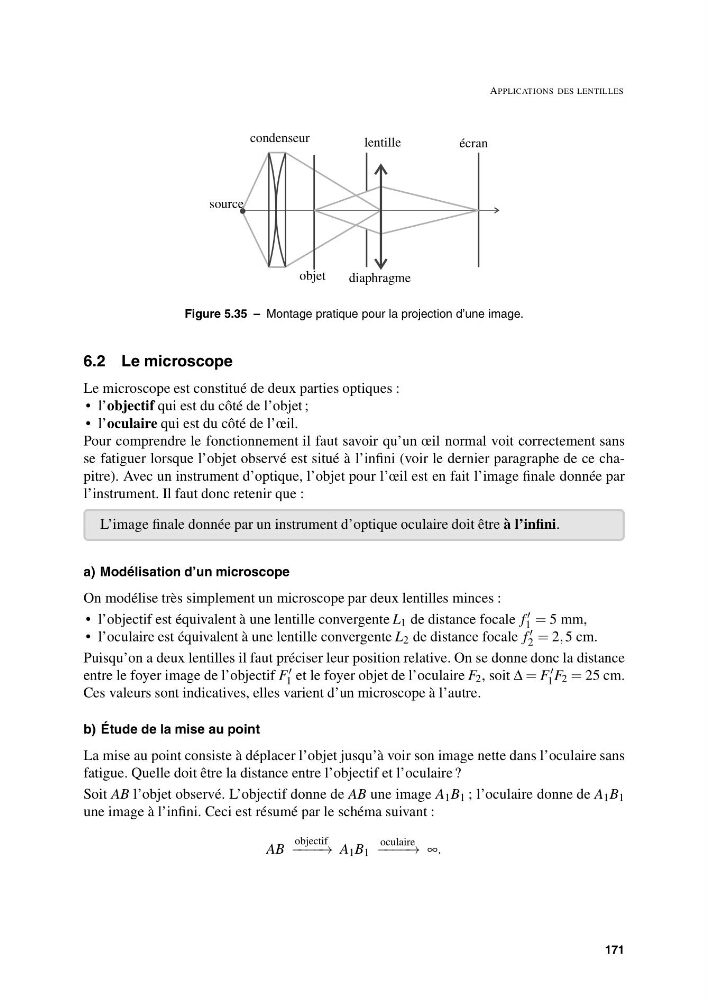

APPLICATIONS DES LENTILLES
source
condenseur
objet
lentille
diaphragme
écran
Figure 5.35 – Montage pratique pour la projection d’une image.
6.2 Le microscope
Le microscope est constitué de deux parties optiques :
• l’objectif qui est du côté de l’objet ;
• l’oculaire qui est du côté de l’œil.
Pour comprendre le fonctionnement il faut savoir qu’un œil normal voit correctement sans
se fatiguer lorsque l’objet observé est situé à l’infini (voir le dernier paragraphe de ce chapitre). Avec un instrument d’optique, l’objet pour l’œil est en fait l’image finale donnée par
l’instrument. Il faut donc retenir que :
L’image finale donnée par un instrument d’optique oculaire doit être à l’infini.
a) Modélisation d’un microscope
On modélise très simplement un microscope par deux lentilles minces :
• l’objectif est équivalent à une lentille convergente L 1 de distance focale f
1 = 5 mm,
• l’oculaire est équivalent à une lentille convergente L 2 de distance focale f
2 = 2, 5 cm.
Puisqu’on a deux lentilles il faut préciser leur position relative. On se donne donc la distance
entre le foyer image de l’objectif F
1 et le foyer objet de l’oculaire F 2 , soit Δ = F
1 F 2 = 25 cm.
Ces valeurs sont indicatives, elles varient d’un microscope à l’autre.
b) Étude de la mise au point
La mise au point consiste à déplacer l’objet jusqu’à voir son image nette dans l’oculaire sans
fatigue. Quelle doit être la distance entre l’objectif et l’oculaire ?
Soit AB l’objet observé. L’objectif donne de AB une image A 1 B 1 ; l’oculaire donne de A 1 B 1
une image à l’infini. Ceci est résumé par le schéma suivant :
AB
objectif
− −−− → A 1 B 1
oculaire
− −−− → ∞.
171
source
condenseur
objet
lentille
diaphragme
écran
Figure 5.35 – Montage pratique pour la projection d’une image.
6.2 Le microscope
Le microscope est constitué de deux parties optiques :
• l’objectif qui est du côté de l’objet ;
• l’oculaire qui est du côté de l’œil.
Pour comprendre le fonctionnement il faut savoir qu’un œil normal voit correctement sans
se fatiguer lorsque l’objet observé est situé à l’infini (voir le dernier paragraphe de ce chapitre). Avec un instrument d’optique, l’objet pour l’œil est en fait l’image finale donnée par
l’instrument. Il faut donc retenir que :
L’image finale donnée par un instrument d’optique oculaire doit être à l’infini.
a) Modélisation d’un microscope
On modélise très simplement un microscope par deux lentilles minces :
• l’objectif est équivalent à une lentille convergente L 1 de distance focale f
1 = 5 mm,
• l’oculaire est équivalent à une lentille convergente L 2 de distance focale f
2 = 2, 5 cm.
Puisqu’on a deux lentilles il faut préciser leur position relative. On se donne donc la distance
entre le foyer image de l’objectif F
1 et le foyer objet de l’oculaire F 2 , soit Δ = F
1 F 2 = 25 cm.
Ces valeurs sont indicatives, elles varient d’un microscope à l’autre.
b) Étude de la mise au point
La mise au point consiste à déplacer l’objet jusqu’à voir son image nette dans l’oculaire sans
fatigue. Quelle doit être la distance entre l’objectif et l’oculaire ?
Soit AB l’objet observé. L’objectif donne de AB une image A 1 B 1 ; l’oculaire donne de A 1 B 1
une image à l’infini. Ceci est résumé par le schéma suivant :
AB
objectif
− −−− → A 1 B 1
oculaire
− −−− → ∞.
171
