LENTILLES MINCES
A
B
A
B
F
F
O

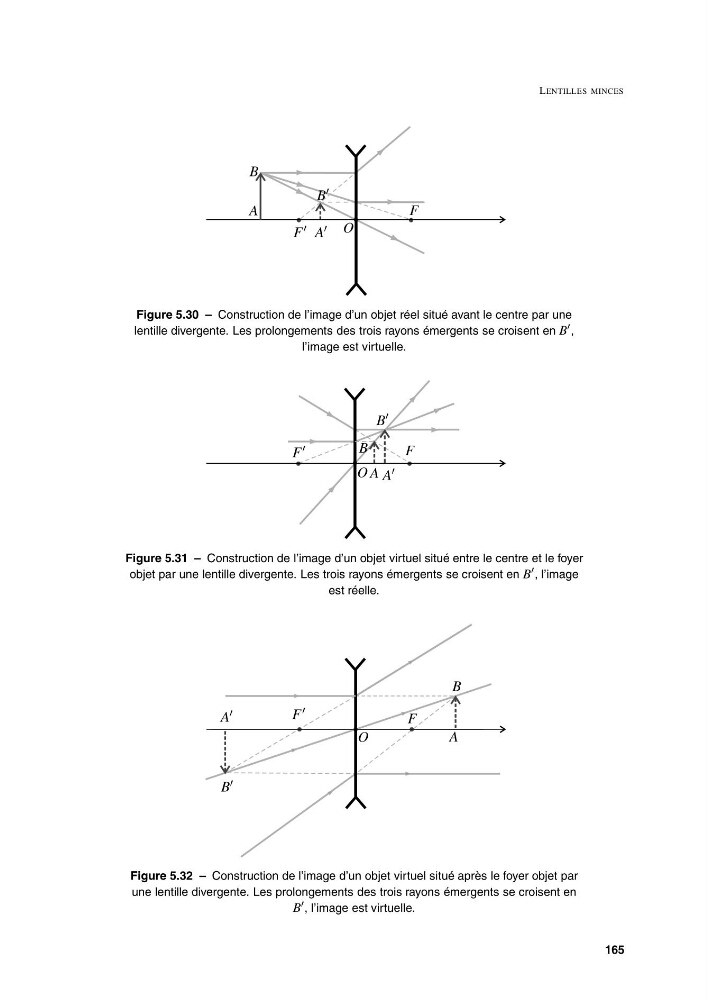

Figure 5.30 – Construction de l’image d’un objet réel situé avant le centre par une
lentille divergente. Les prolongements des trois rayons émergents se croisent en B ,
l’image est virtuelle.
A
B
A
B
F
F
O
Figure 5.31 – Construction de l’image d’un objet virtuel situé entre le centre et le foyer
objet par une lentille divergente. Les trois rayons émergents se croisent en B , l’image
est réelle.
A
B
A
B
F
F
O
Figure 5.32 – Construction de l’image d’un objet virtuel situé après le foyer objet par
une lentille divergente. Les prolongements des trois rayons émergents se croisent en
B , l’image est virtuelle.
165
