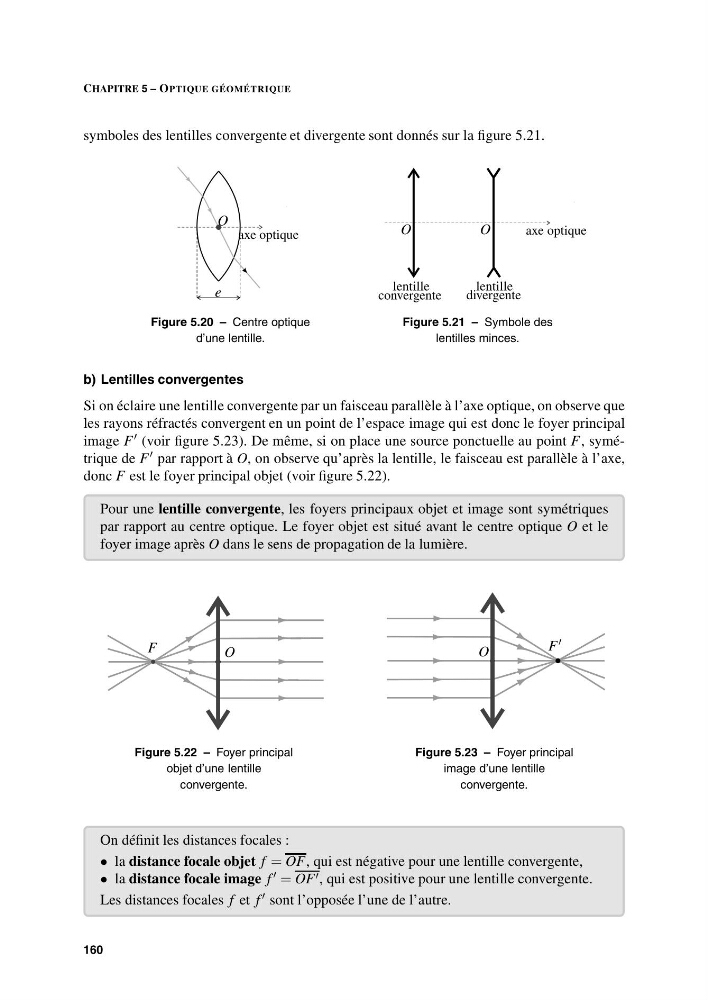

CHAPITRE 5 – OPTIQUE GÉOMÉTRIQUE
symboles des lentilles convergente et divergente sont donnés sur la figure 5.21.
O
axe optique
e
Figure 5.20 – Centre optique
d’une lentille.
lentille
lentille
axe optique
convergente
divergente
O
O
Figure 5.21 – Symbole des
lentilles minces.
b) Lentilles convergentes
Si on éclaire une lentille convergente par un faisceau parallèle à l’axe optique, on observe que
les rayons réfractés convergent en un point de l’espace image qui est donc le foyer principal
image F (voir figure 5.23). De même, si on place une source ponctuelle au point F, symétrique de F
par rapport à O, on observe qu’après la lentille, le faisceau est parallèle à l’axe,
donc F est le foyer principal objet (voir figure 5.22).
Pour une lentille convergente, les foyers principaux objet et image sont symétriques
par rapport au centre optique. Le foyer objet est situé avant le centre optique O et le
foyer image après O dans le sens de propagation de la lumière.
O
F
Figure 5.22 – Foyer principal
objet d’une lentille
convergente.
O
F
Figure 5.23 – Foyer principal
image d’une lentille
convergente.
On définit les distances focales :
• la distance focale objet f = OF, qui est négative pour une lentille convergente,
• la distance focale image f = OF , qui est positive pour une lentille convergente.
Les distances focales f et f sont l’opposée l’une de l’autre.
