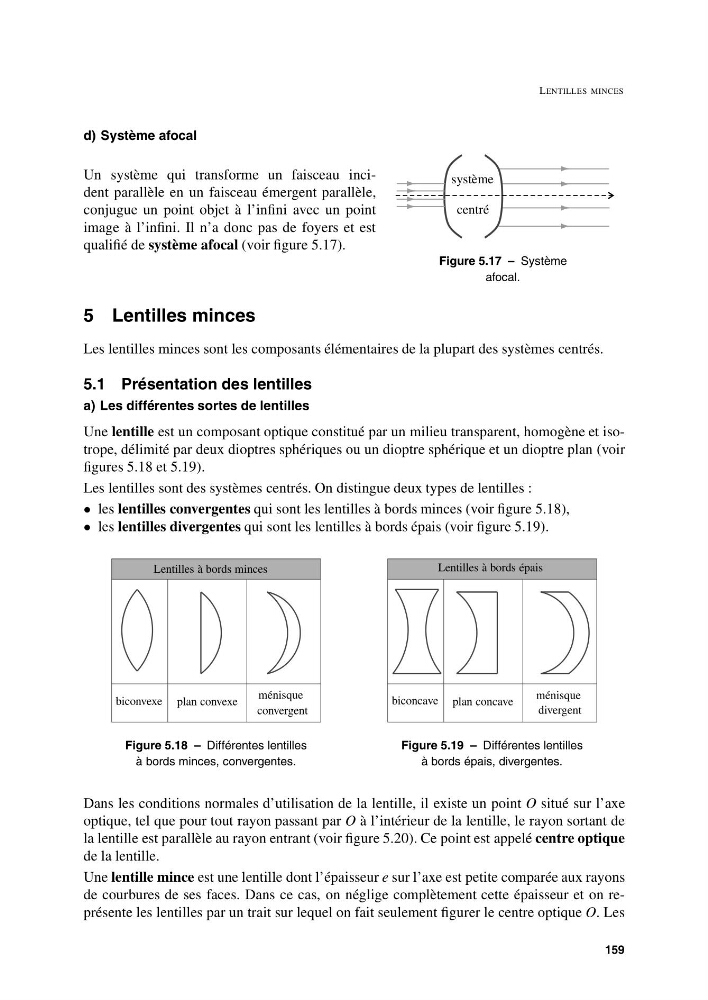

LENTILLES MINCES
d) Système afocal
Un système qui transforme un faisceau incident parallèle en un faisceau émergent parallèle,
conjugue un point objet à l’infini avec un point
image à l’infini. Il n’a donc pas de foyers et est
qualifié de système afocal (voir figure 5.17).
système
centré
Figure 5.17 – Système
afocal.
5 Lentilles minces
Les lentilles minces sont les composants élémentaires de la plupart des systèmes centrés.
5.1 Présentation des lentilles
a) Les différentes sortes de lentilles
Une lentille est un composant optique constitué par un milieu transparent, homogène et isotrope, délimité par deux dioptres sphériques ou un dioptre sphérique et un dioptre plan (voir
figures 5.18 et 5.19).
Les lentilles sont des systèmes centrés. On distingue deux types de lentilles :
• les lentilles convergentes qui sont les lentilles à bords minces (voir figure 5.18),
• les lentilles divergentes qui sont les lentilles à bords épais (voir figure 5.19).
Lentilles à bords minces
biconvexe plan convexe
ménisque
convergent
Figure 5.18 – Différentes lentilles
à bords minces, convergentes.
Lentilles à bords épais
biconcave plan concave
ménisque
divergent
Figure 5.19 – Différentes lentilles
à bords épais, divergentes.
Dans les conditions normales d’utilisation de la lentille, il existe un point O situé sur l’axe
optique, tel que pour tout rayon passant par O à l’intérieur de la lentille, le rayon sortant de
la lentille est parallèle au rayon entrant (voir figure 5.20). Ce point est appelé centre optique
de la lentille.
Une lentille mince est une lentille dont l’épaisseur e sur l’axe est petite comparée aux rayons
de courbures de ses faces. Dans ce cas, on néglige complètement cette épaisseur et on représente les lentilles par un trait sur lequel on fait seulement figurer le centre optique O. Les
159
