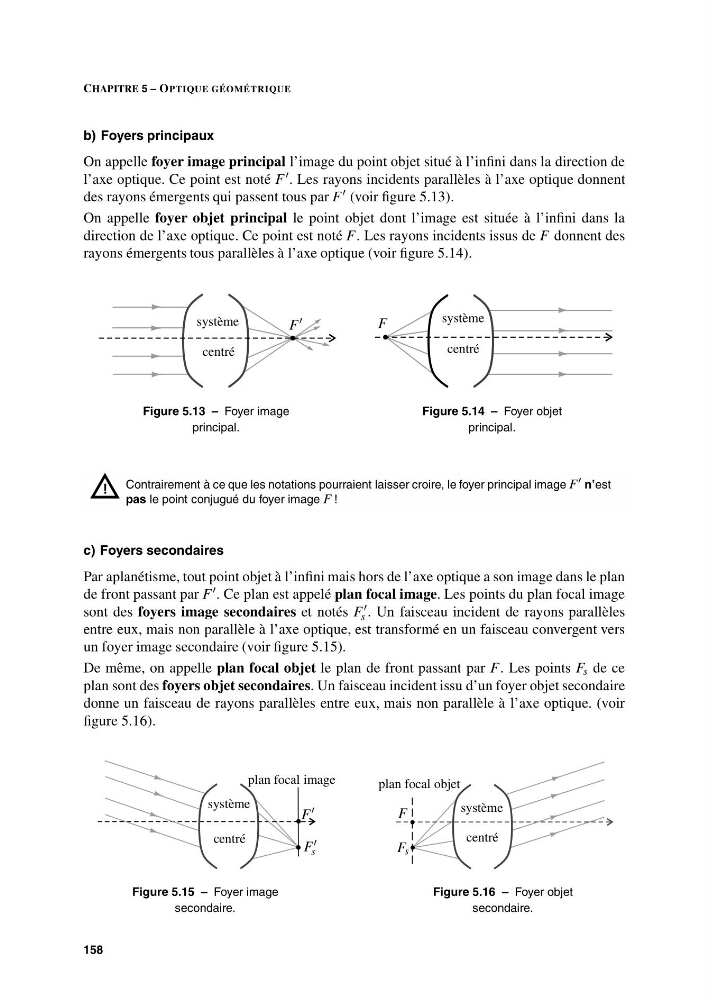

CHAPITRE 5 – OPTIQUE GÉOMÉTRIQUE
b) Foyers principaux
On appelle foyer image principal l’image du point objet situé à l’infini dans la direction de
l’axe optique. Ce point est noté F . Les rayons incidents parallèles à l’axe optique donnent
des rayons émergents qui passent tous par F (voir figure 5.13).
On appelle foyer objet principal le point objet dont l’image est située à l’infini dans la
direction de l’axe optique. Ce point est noté F. Les rayons incidents issus de F donnent des
rayons émergents tous parallèles à l’axe optique (voir figure 5.14).
système
centré
F
Figure 5.13 – Foyer image
principal.
système
centré
F
Figure 5.14 – Foyer objet
principal.
Contrairement à ce que les notations pourraient laisser croire, le foyer principal image F n’est
pas le point conjugué du foyer image F !
!
c) Foyers secondaires
Par aplanétisme, tout point objet à l’infini mais hors de l’axe optique a son image dans le plan
de front passant par F . Ce plan est appelé plan focal image. Les points du plan focal image
sont des foyers image secondaires et notés F
s . Un faisceau incident de rayons parallèles
entre eux, mais non parallèle à l’axe optique, est transformé en un faisceau convergent vers
un foyer image secondaire (voir figure 5.15).
De même, on appelle plan focal objet le plan de front passant par F. Les points F s de ce
plan sont des foyers objet secondaires. Un faisceau incident issu d’un foyer objet secondaire
donne un faisceau de rayons parallèles entre eux, mais non parallèle à l’axe optique. (voir
figure 5.16).
système
centré
F
s
F
plan focal image
Figure 5.15 – Foyer image
secondaire.
système
centré
F s
F
plan focal objet
Figure 5.16 – Foyer objet
secondaire.
158
